波分光模块（WDM Optical Module）是在单根光纤上以不同波长承载多个信号的核心器件，它既可以像普通光模块一样单通道使用，也能与波分复用/解复用（Mux/Demux）、OADM、EDFA 等设备协同，实现多波长合一纤传输的能力。在普通模式下，波分光模块仅用作特定波长的光收发器，与 SFP、QSFP28 等标准接口完全兼容，无需额外配置即可接入现有链路。当组建波分系统时，借助波分复用器、可重构 OADM（ROADM）等，可灵活地在不同节点上添加或截取波长通道，实现网络的按需扩展与业务分离。最关键的是，通过一纤多用的方式，波分技术可将光纤资源利用率提升数倍至数十倍，从根本上解决了光纤紧张与扩容成本高昂的问题。
一、什么是波分光模块？
波分光模块（WDM Optical Module）是一种支持特定 CWDM（稀疏波分）或 DWDM（密集波分）波段工作的可插拔光模块。
· 技术原理：波分复用技术利用不同波长（颜色）的激光，通过复用器将多路信号合于一纤，再在接收端通过解复用器将其分离，实现多通路同时传输

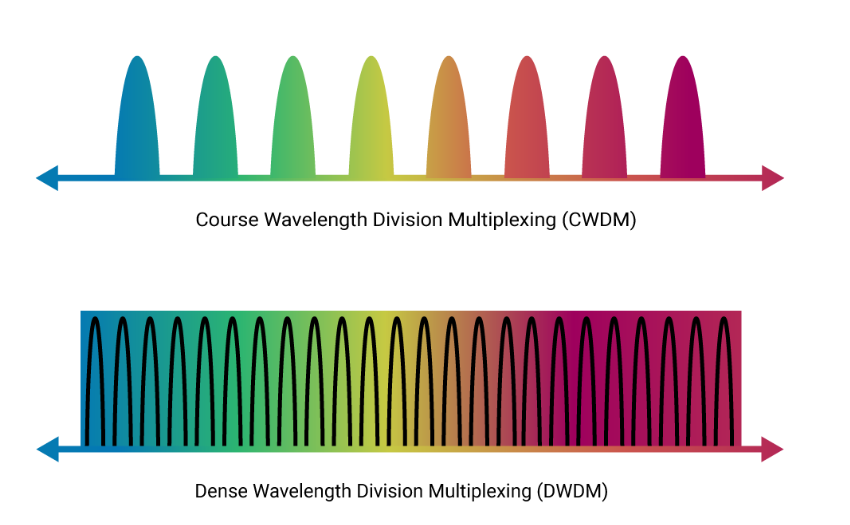

· 工作波段：
· CWDM：典型波长间隔 20 nm，覆盖 1270 nm–1610 nm，共18个通道，适合 < 80 km 的中短距离链路。
· DWDM：波长间隔 0.8 nm 或 0.4 nm，可支持 40、80 乃至 96 条通道，适合数百公里的长距离骨干网。

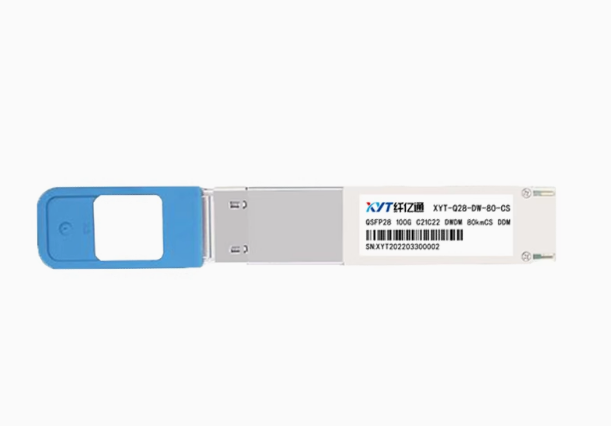

· 封装形式：常用有 SFP/SFP+（1.25G 2.5G 10 G）、SFP28（25 G）、QSFP28（100 G）等，与普通以太网光模块接口一致，便于无缝替换与升级.
二、波分光模块的两种使用方式
1. 当作普通光模块单通道使用
波分光模块在不接入波分设备时，仅使用一个波长通道，和普通光模块的使用体验完全相同：
· 即插即用：将支持 CWDM/DWDM 波段的模块插入光纤接口，无需额外配置即可进行点对点链路通信
· 协议与速率兼容：支持以太网、OTN、光纤通道等多种协议，与现有交换机、路由器、光端机等设备兼容。

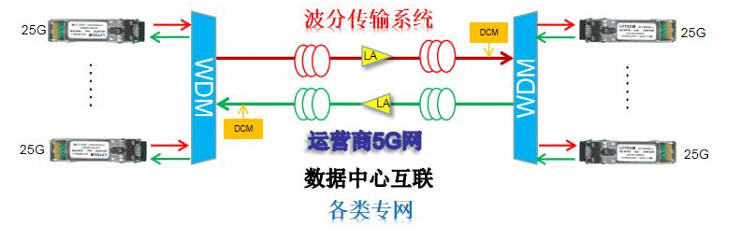

2. 配合波分系统实现多波长复用
要发挥波分光模块的 “一纤多用” 优势，需要如下关键组件：

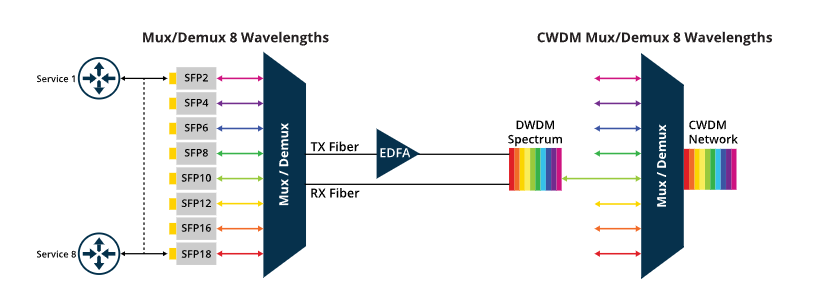

1. 波分复用器/解复用器（Mux/Demux）
o 发端将不同波长模块输出的光信号合并；收端将多波长信号分出至对应模块。
2. 光可加可删复用器（OADM/ROADM）
o 在中间节点灵活地添加或截取部分波长，不影响其他波长的直通传输。
3. 光放大器（EDFA）
o 对多波长信号进行统一放大，解决长距离传输中链路损耗大的问题，常见类型包括前置、助推及中继放大器
三、缓解光纤资源紧张的三大优势
在城域网、数据中心互联（DCI）等场景，光纤资源稀缺且新拉光缆成本高昂，波分光模块提供了高效的解决方案：
1.大幅提升光纤利用率
o 传统方式：每业务需独立一对纤芯；
o 波分方式：一对纤芯即可承载多达 96 路业务，光纤利用率提升96 倍.
2.无需重新布线
· 利用现有单模光缆，只需在链路两端和中间节点增配波分设备，无需大规模土建施工，节省施工周期与费用
3.灵活弹性扩容
· 新增业务时，只需插入支持对应波长的光模块并在 Mux/Demux 或 ROADM 上配置，无需停网改造，极大提升维护与扩容效率
4.支持超长距离传输
· 配合 EDFA 可实现 100 km 以上的 DWDM 传输，也可结合受控拉曼放大器等技术进一步延伸距离
四．让有限的光纤传无限的数据
波分光模块，既能单独使用，又能通过波分系统释放出光纤的全部潜力。在光纤资源紧张、业务增长迅猛的时代，它提供了一种无需大规模改造就能大幅提升网络能力的方案，是政府、企业、运营商等各类网络建设者的不二之选。
如果你希望进一步了解如何选择合适的波分模块，或如何在你的网络中部署CWDM/DWDM系统，欢迎继续咨询。
