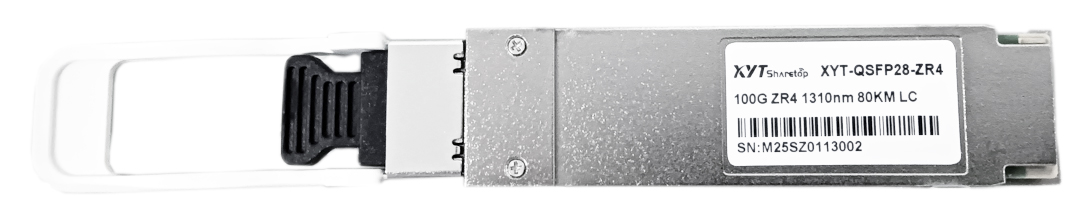

深入解析100G ZR4光模块：传输原理、结构设计与市场优势

[来源：XYT-QWD] [日期：2025-01-17] [点击数：231]

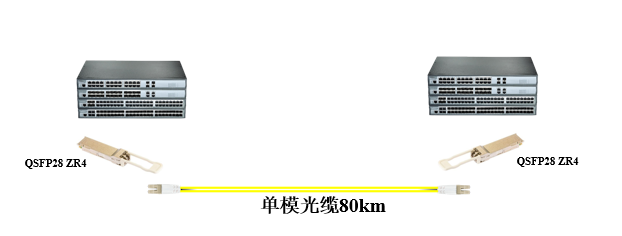

在光通信的世界里，100G ZR4光模块就像一辆性能卓越的“长途列车”，以其高速、长距离和高可靠性成为行业的明星选手。它不仅能轻松实现80公里的无中继传输，还让数据中心和城域网之间“手牵手”，畅通无阻。今天，我们就用轻松幽默的方式聊聊这款模块的魅力和它为长距离传输解决了哪些痛点。

1. 传输原理

100G ZR4光模块的工作原理基于LAN-WDM（局域波分复用）技术，能够实现高达100Gbps的数据传输，最大传输距离可达80km。其主要传输过程如下：

(1) 电信号到光信号的转换

· 电接口接收来自网络设备的100Gbps电信号，分为4路25Gbps数据流。

· 每路数据流通过调制驱动器加载到不同波长的激光器上。

(2) 光信号的复用与传输

· 内部的4个DFB激光器发射不同波长（1295.56nm、1300.05nm、1304.58nm、1309.14nm）的光信号。

· 通过LAN-WDM复用器将4路光信号合并为一路复用光信号，通过单模光纤传输。

(3) 光信号接收与解复用

· 接收端通过解复用器分离光信号为4个独立波长。

· 每路光信号通过光电探测器（APD或PIN）转换为电信号，最终还原为100Gbps数据。

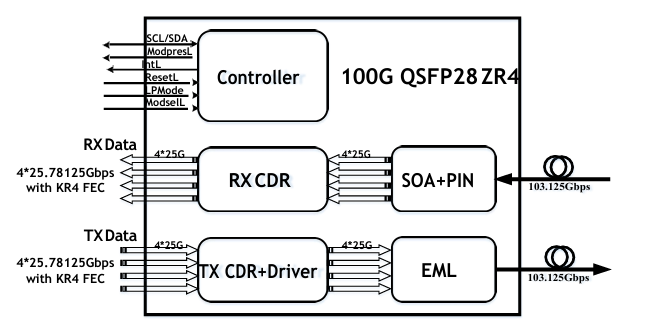

2. 内部结构设计

100G ZR4光模块内部由多个核心组件组成，确保其高性能和稳定性：

(1) 发射部分

· 激光器阵列（DFB Laser Array）
发射4个不同波长的光信号，承载高速数据流。

· 调制驱动器（Driver IC）
负责驱动激光器并完成电光信号的调制。

· 波分复用器（WDM MUX）
将多波长光信号合成为一路复用信号。

(2) 接收部分

· 波分解复用器（WDM DeMUX）
将接收到的复用光信号分解为4路独立波长。

· 光电探测器（APD或PIN）
实现光信号到电信号的高效转换。APD具有更高灵敏度，适合长距离传输。

· 放大器（TIA，跨阻放大器）
对电信号进行放大，提升信号质量。

(3) 控制与监测部分

· 数字信号处理器（DSP）
处理电信号的均衡和校正，提升传输质量，同时监控模块的整体运行状态。

· 数字诊断功能（DDM）
实时监测温度、电压、发射功率和接收灵敏度，便于运维管理。

(4) 散热与电源管理

· 高效散热结构
采用铝制外壳或陶瓷基板，确保模块在高功率工作下的热量快速散发。

· 稳压电源管理
提供稳定电源支持，确保模块长期可靠运行。

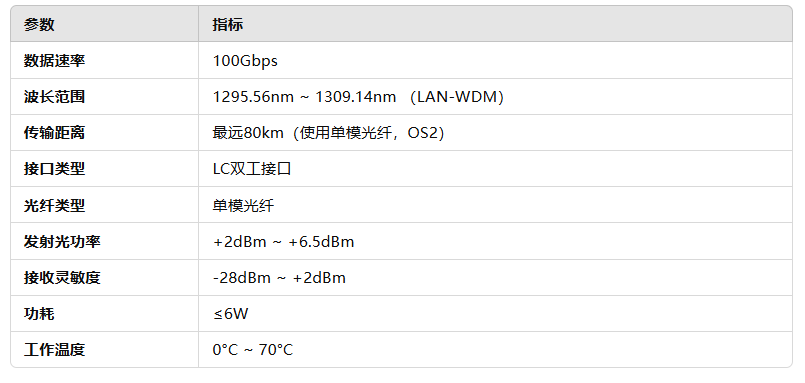

3. 技术性能参数

4. 市场优势与应用场景

(1) 市场优势

· 长距离传输能力
支持80km的无中继传输，适合城域网和数据中心互联需求。

· 高可靠性与低功耗
优化设计确保模块在恶劣环境下仍能稳定运行，同时降低功耗至6W以内。

· 强兼容性
符合IEEE 802.3ba标准，支持主流网络设备的无缝对接。

· 领先的制造工艺
贵公司采用先进的COB、BOX和同轴封装技术，结合高精度工艺与优质材料选择，显著提升模块的性能和可靠性。

(2) 应用场景

· 数据中心互联（DCI）：连接分布式数据中心，满足高带宽和低延迟需求。

· 城域网（Metro Networks）：作为城域骨干网的重要组件，实现网络节点间的高速互联。

· 企业广域网（WAN）：为跨地域的企业网络提供长距离、高性能传输解决方案。

纤亿通100G ZR4光模块不仅跑得快、跑得远，还跑得稳定。它是数据中心互联的可靠纽带，是城域网的高效桥梁，也是企业广域网的节能帮手。更重要的是，它解决了距离、稳定性和成本之间的矛盾，让长距离传输不再是奢望，而成为触手可及的现实。

用它，你可以像光一样“快”行天下，像桥一样“稳”连世界！

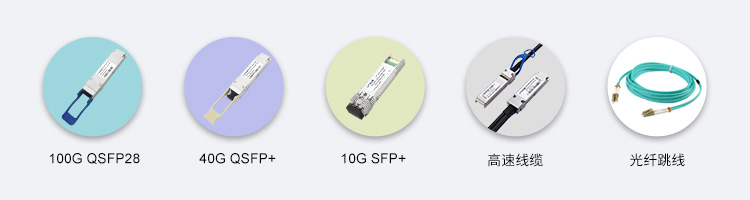

其它产品推荐
