T1550/R1310&R1490 FWDM

产品分类:滤波式复用器 FWDM
产品编号:三端口滤波片型波分复用器T1550R1310&1490;

产品描述

1.三端口滤波片型波分复用器(FWDM)选用性能优良的薄膜滤光片,以保证高品质的光学性能,稳定可靠.滤波片型波分复用器可实现1310nm,1550nm两通信窗光信号的合波与分波,使单根光纤传输容量倍增,还可实现纤双向通信,广泛应用于光纤升级,扩容或引入综合新业务,如广播电视,电信,互联网等方面.

2.FWDM 系列产品是基于对环境稳定的薄膜滤波器技术并按照 Telcordia 标准设计的,其作用是在较宽的波长范围内合并或分离两个或几个不同波长的光信号,产品具有低插入损耗、低偏振损耗、高隔离度和优越的环境稳定性等特点,是 EDFA、光纤 CATV、光纤传感和其它光纤通讯系统的理想器件。


产品特点

纤亿通FWDM具有低插入损耗,高通道隔离度,低回波损耗,高稳定性和可靠性,低偏振相关损耗等特点。


应用范围

目前FWDM广泛应用于信号监控,光线路终端,光网络单元,光纤到户,有线电视系统,波分复用系统等。

产品描述

1.三端口滤波片型波分复用器(FWDM)选用性能优良的薄膜滤光片,以保证高品质的光学性能,稳定可靠.滤波片型波分复用器可实现1310nm,1550nm两通信窗光信号的合波与分波,使单根光纤传输容量倍增,还可实现纤双向通信,广泛应用于光纤升级,扩容或引入综合新业务,如广播电视,电信,互联网等方面.

2.FWDM 系列产品是基于对环境稳定的薄膜滤波器技术并按照 Telcordia 标准设计的,其作用是在较宽的波长范围内合并或分离两个或几个不同波长的光信号,产品具有低插入损耗、低偏振损耗、高隔离度和优越的环境稳定性等特点,是 EDFA、光纤 CATV、光纤传感和其它光纤通讯系统的理想器件。


产品特点

纤亿通FWDM具有低插入损耗,高通道隔离度,低回波损耗,高稳定性和可靠性,低偏振相关损耗等特点。


应用范围

目前FWDM广泛应用于信号监控,光线路终端,光网络单元,光纤到户,有线电视系统,波分复用系统等。

规格参数

参数

参数值

透射工作波长(nm)

1540~1560

反射工作波长1(nm)

1260~1360

反射工作波长2(nm)

1480~1500

插入损耗(dB)

反射

≤0.6

透射

                                             ≤0.8

插入损耗平坦性(dB)

<0.3

隔离度(dB)

反射

>15

透射

                                              >30

PDL(dB)

<0.1

PMD(ps)

<0.1

方向性(dB)

>50

回损(dB)

>50

最大功率(mW)

500

工作温度(℃)

0~+70

存储温度(℃)

-40~+85

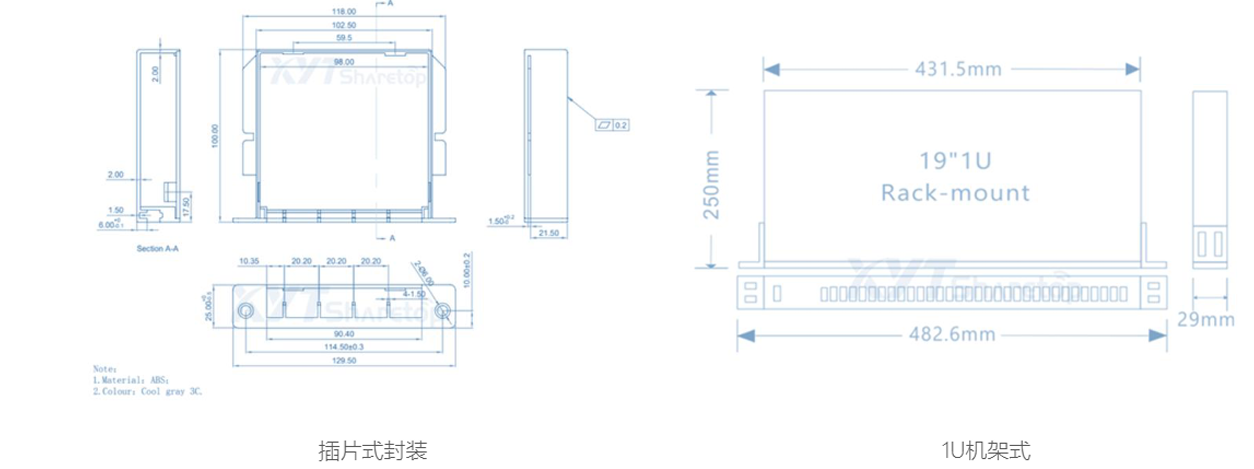

封装尺寸(mm)

1.Φ5.5 x L35(祼纤)

2.Φ5.5 x L38(900um 松套管)

3.L90xW20xH9.5(2.0 mm or 3.0mm 缆)

注:在常温条件下,不包括连接器,熔接器及端面损耗




订购信息

产品

波 长

尾纤类型

光纤长度

连接头


FWDM

4/35=1490透射/1310&1550反射

5/34=1550透射/1310&1490反射

34/5=1310&1490透射/1550反射

1=250um祼纤

2=900um 松套管

3=2.0mm

4=3.0mm

1=1m

1.5=1.5m

C=定制

0=None

1=FC/APC

2=FC/PC

3=SC/APC

4=SC/PC

5=LC
