XYT-PMWDM-635/780
【NO.】PMWDM-635&780-FBT04

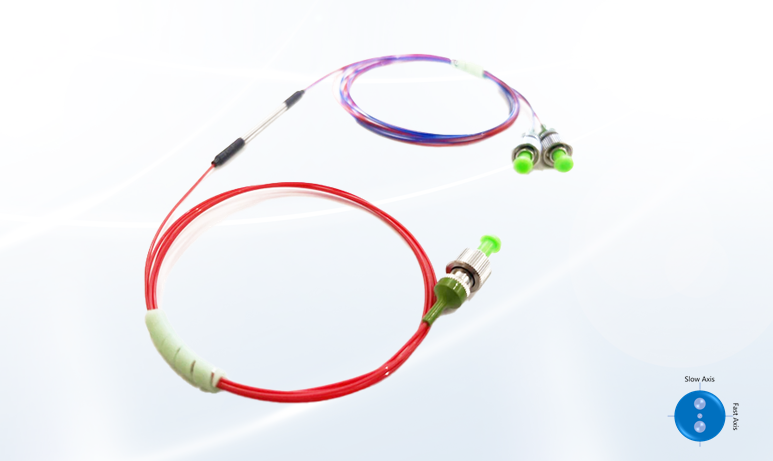

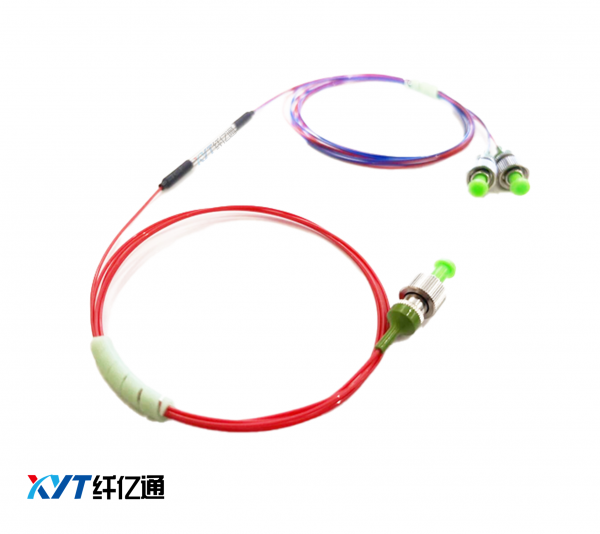

拉锥型PMWDM保偏光纤波分复用器（635/780nm）
1x2 | |||
中心波长（nm） | 635/780 | ||
带宽范围（nm） | ±5 | ||
隔离度(dB) | ≥13 | ||
插入损耗(dB) | ≤1.5@532nm | ≤0.9@780nm | |
消光比(dB) | ≥18 | ||
承受功率（W） | 0.5或 定制 | ||
回波损耗（dB） | ≥50 | ||
接头类型 | FC/APC 或 定制 | ||
光纤类型 | PM630-HP | ||
光纤长度（m） | 1米 或 定制 | ||
封装尺寸（mm） | Ø3.0x60 | Ø3.0x54 | |
工作温度（℃） | 0~+70 | ||
储存温度（℃） | -40~+85 | ||
最大拉力（N） | ≤5 | ||
*规格为不带连接器，测试数据指标25℃。
*对于带连接器的设备，插入损耗高0.3dB，回波损耗低5dB，消光比低2dB，慢轴对准Key键。
*对于不同功率参数，产品采用封装尺寸不同。

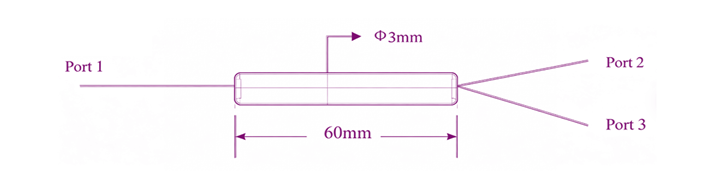

封装结构图
订购信息： | ||||
PMWDM=保偏波分复用器 | XYT-PMWDM-A-B-C-D-E-F-G | |||
A=结构 | 1X2=1X2 | …… | SS=可定制 | |
B=工作波长 | 635/780=635/780nm | 635/780=635/808nm | 635/830=635/830nm | SS=可定制 |
C=光纤类型 | P6=PM630-HP | SS=可定制 | ||
D=套管类型 | 0.25=250μm | 0.9=900μm | …… | SS=可定制 |
E=光纤长度 | 1M=1米 | 2M=2米 | …… | SS=可定制 |
F=接头类型 | FA=FC/APC | SA=SC/APC | N=不含头 | SS=定制 |
G=承受功率 | 05=0.5W | 1=1W | …… | SS=可定制 |
类型 | PM630-HP | PM460-HP |
工作波长 | 620 – 850 nm | 460 – 700 nm |
数值孔径 | 0.120 | 0.120 |
模场直径（Gaussian） | 4.5 ± 0.5 µm @ 630 nm | 3.3 ± 0.5 µm @ 515 nm |
截止波长 | 570 ± 50 nm | 410 ± 40 nm |
损耗衰减 | ≤ 15.0 dB/km @ 630 nm | ≤ 100.0 dB/km @ 488 nm |
拍频长度（标称） | 1.8 mm @ 630 nm | 1.3 mm @ 460 nm |
归一化交叉串扰 | N/A | N/A |
双折射 | nominal 3.5 × 10⁻⁴ | nominal 3.5 × 10⁻⁴ |
包层直径 | 125.0 ± 1.0 µm | 125.0 ± 1.0 µm |
芯径 | 3 µm | 3 µm |
涂覆层直径 | 245.0 ± 15.0 µm | 245.0 ± 15.0 µm |
包层/涂覆层偏差 | < 5.0 µm | < 5.0 µm |
纤芯/包层同心度偏差 | ≤ 0.60 µm | ≤ 0.50 µm |
涂覆层材料 | Acrylate | Acrylate |
工作温度 | -40 to 85 °C | -60 to 85 °C |
强度测试的等级 | ≥ 200 kpsi (1.4 GN/m²) | ≥ 200 kpsi (1.4 GN/m²) |
