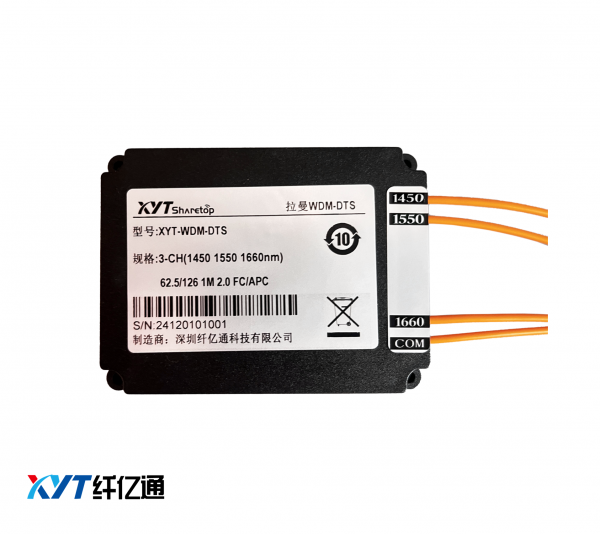

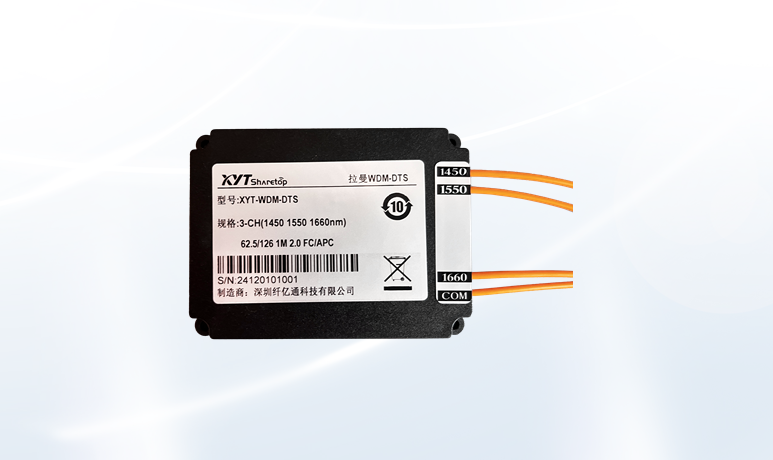

拉曼WDM ABS盒式DTS波分复用器模块（1450/1550/1660nm）
l 低插入损耗 l 中心波长：1450 1550 1660nm
l 高稳定性、高可靠性 l MM62.5/125，50/125，/125光纤可选
l 紧凑结构 l 裸纤、套管、接头类型可选
l 中心波长可选 l 承受功率可选
l 多项可定制化 l 紧凑结构

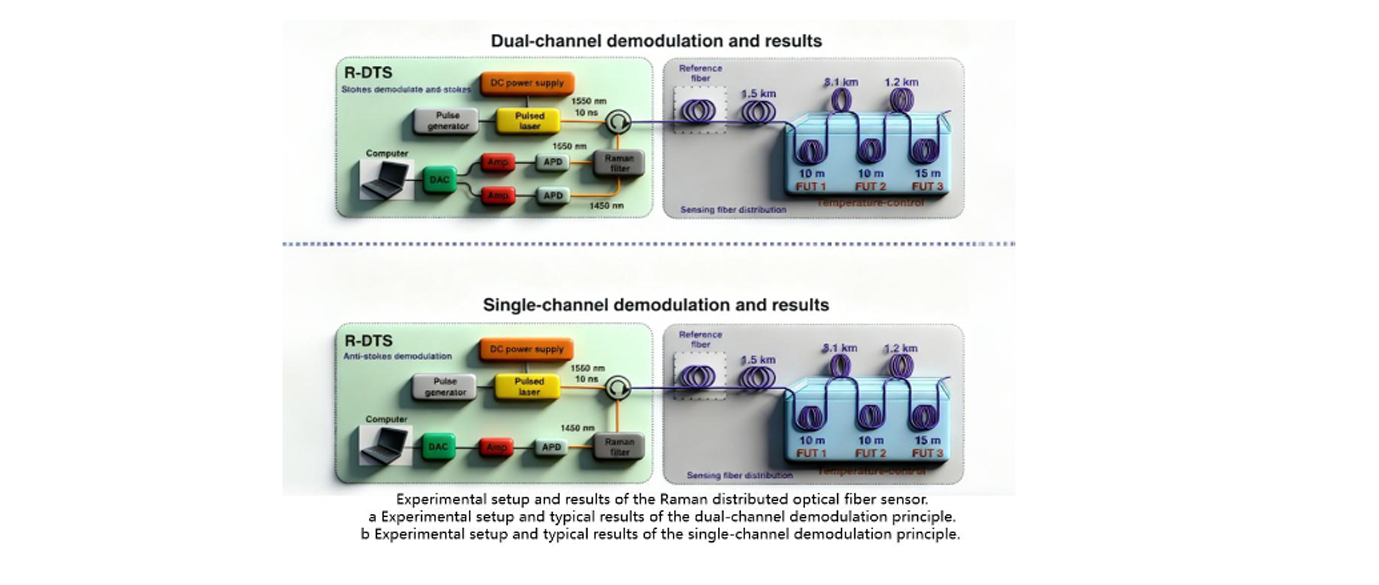

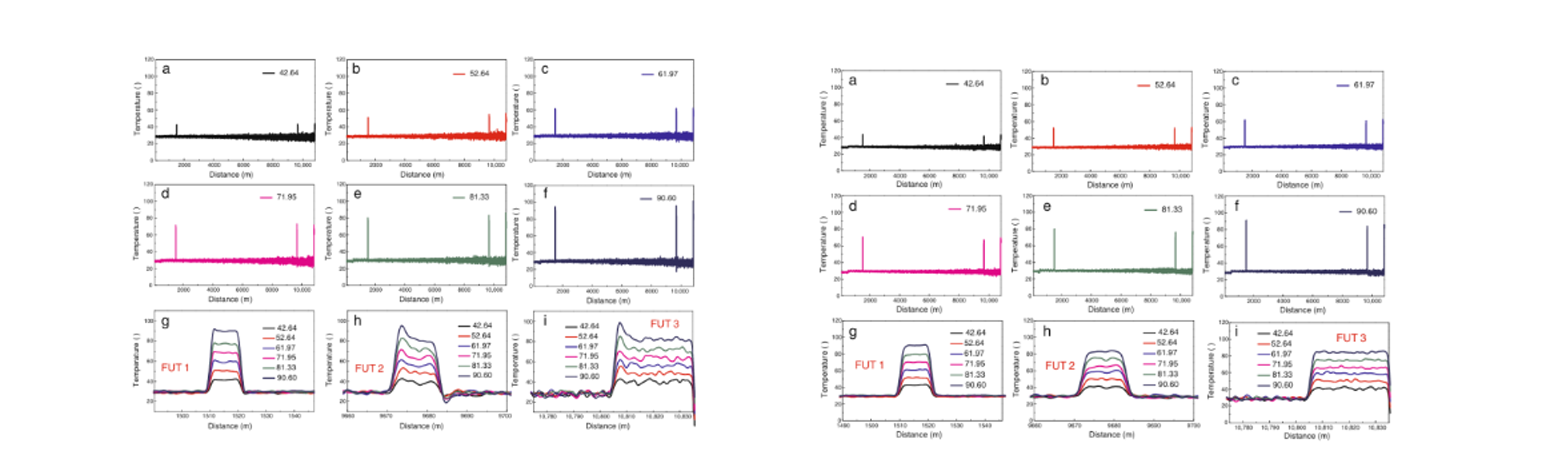

1×3 拉曼 WDM 是一种基于 TFF（薄膜滤波器）技术 的高性能无源光学器件，用于在单根光纤中实现三种不同波长光信号的高效合并与分离。该器件可同时处理 1450、1550以及 1660 nm 等波长信号，其中 1450 nm 通道主要用于拉曼泵浦光注入，1550 nm 通道用于探测信号或通信信号传输，1660 nm通道用于拉曼散射回波或测试波长接收。

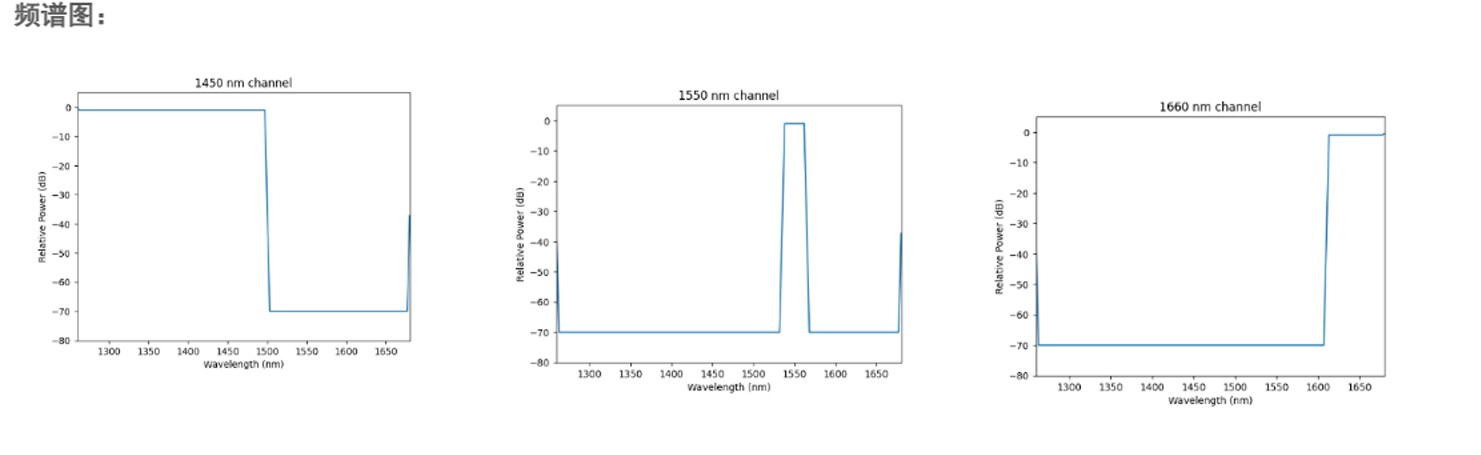

3CH ABS盒式 | |||
波长范围（nm） | 1260~1680 | ||
中心波长（nm） | 1450 | 1550 | 1660 |
带宽范围（nm） | 1260~1500 | 1535~1565 | 1610~1680 |
隔离度(dB) | ≥60 | ≥15 | ≥60 |
带内增益平坦度(dB) | ≤0.5 | ||
通道插入损耗(dB) | 1.0 | ||
偏振相关损耗(dB) | ≤0.2 | ||
偏振模色散(dB) | ≤0.2 | ||
最大热稳定性 (dB/℃) | 0.005 | ||
波长稳定性(nm/℃) | 0.002 | ||
回波损耗(dB) | ≥35 | ||
方向性(dB) | ≥35 | ||
接头类型 | 默认FC/APC 或 定制 | ||
光纤类型 | 50/125.62.5/125或其它 | ||
光纤长度（m） | 默认1米 或 定制 | ||
封装尺寸（mm） | 80x60x10，100 x 80 x 10 ABS盒式 | ||
工作温度（℃） | -5 to 70 ℃ | ||
储存温度（℃） | -40 to +85 ℃ | ||
最大拉力（N） | ≤5 | ||
*规格为不带连接器，测试数据指标25℃。
*对于带连接器的设备，插入损耗高0.3dB，回波损耗低5dB。
*对于不同功率参数，产品采用封装尺寸不同。

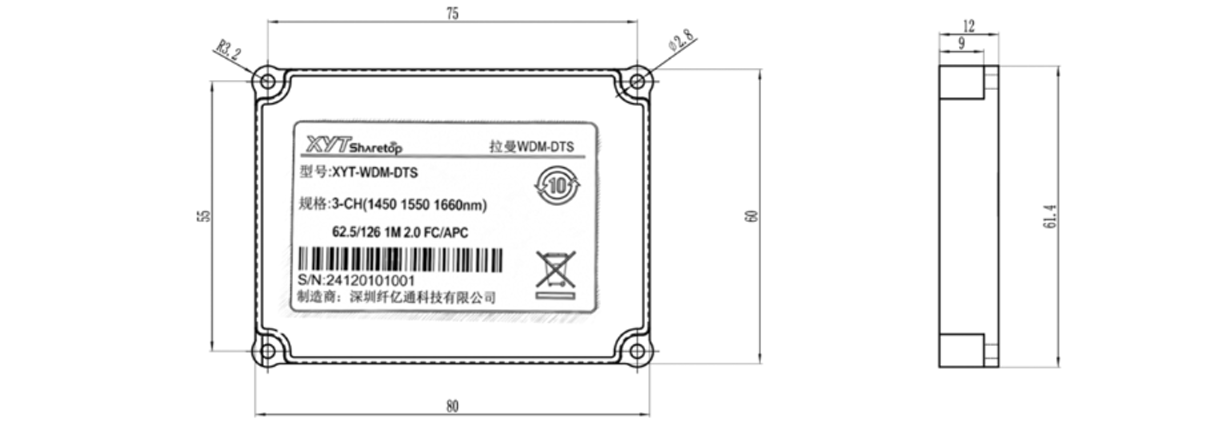

装结构图：（mm）
订购须知: | |
型号 | 叙述 |
XYT-WDMDTS-A-3CH-M62-2.0-1M-FA | DTS拉曼WDM，ABS盒式3通道（1450 1550 1660nm）62.5/125 光纤，套管2.0mm，光纤长度1米，接头FC/APC。 |
特殊要求规格参数，联系工程师定制 | |
WDM-DTS = DTS拉曼WDM | XYT-WDM-DTS-A-B-C-D-E-F | |||
A=结构 | ABS=ABS盒式 | 1U=1U机架式 | …… | SS=可定制 |
B=通道数及波长 | 3CH=3通道 | 6CH=6通道 | …… | SS=可定制 |
C=光纤类型 | M50=50/125 | M62=62.5/125 | SS=可定制 | |
D=套管类型 | 0.9=900μm | 2.0=2.0mm | 3.0=3.0mm | SS=可定制 |
E=光纤长度 | 1M=1米 | 2M=2米 | …… | SS=可定制 |
F=接头类型 | FA=FC/APC | SA=SC/APC | N=不含头 | SS=定制 |
光纤特性：
类型 | 50/125μm | 62/125μm | 105/125μm | |
芯直径 | 50±2.5μm | 62.5±2.5μm | 105.0±3.0 | |
芯不圆度 | ≤5.0% | ≤5.0% | ≤3.0% | |
包层直径 | 125.0±1.0μm | 125.0±1.0μm | 125.0±2.0 | |
包层不圆度 | ≤1.0% | ≤1.0% | ≤2.0% | |
涂层直径 | 245±7μm | 245±7μm | 245±7μm | |
涂层/包层同心度 | ≤10.0 | ≤10.0 | N/A | |
涂层不圆度 | ≤6.0 | ≤6.0 | N/A | |
芯层/包层同心度 | ≤1.5 | ≤1.5 | N/A | |
衰减 | 850nm@≤2.3dB/km | 850nm@≤2.7dB/km | 850nm@≤4.0km | |
1300nm@≤0.6dB/km | 1300nm@≤0.6dB/km | 1300nm@≤8.0km | ||
满注入带宽 | 850nm@≥500MHz·km | 850nm@≥200MHz·km | N/A | |
1300nm@≥500MHz·km | 1300nm@≥500Hz·km | N/A | ||
数值孔径 | 0.200±0.015 | 0.275±0.015 | 0.22±0.02 | |
零色散波长≤0.001（1458-λ0 ） | ≤0.105ps/(nm2·km） | ≤0.11 | N/A | |
≤0.000375ps/(nm2·km | ≤0.001（1458-λ0 ） | N/A | ||

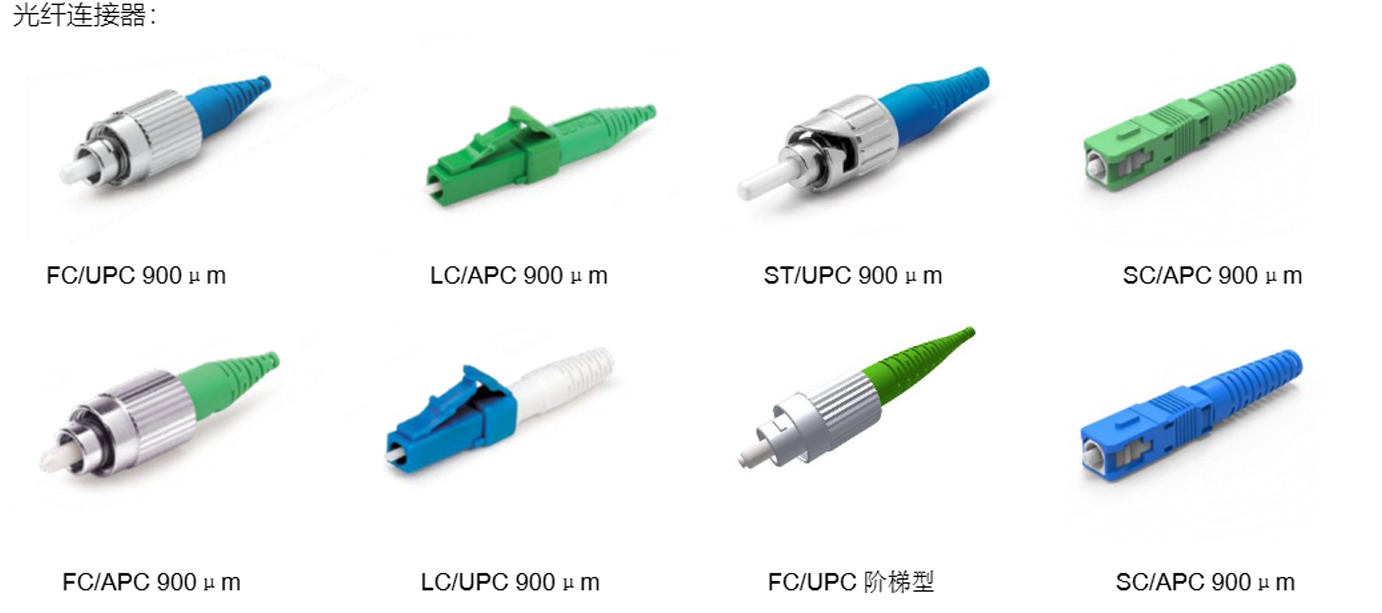

参数指标 | 说 明 | 注 释 |
耐久性测试 | 典型插损变化 <0.1 dB | 连接器在 500 次插拔后，光信号损耗的典型值变化小于 0.1 dB |
光纤芯数 | 单工（1 芯光纤） | 连接器为单芯结构，适用于单根光纤的独立连接 |
适用缆型 | 900 µm 至 3 mm | 连接器可兼容外径在 900 微米到 3 毫米之间的光纤或光缆 |
插芯材质 | 二氧化锆（ZrO₂） | 连接器插芯采用氧化锆陶瓷材料，具有高耐磨性和稳定性 |
参数指标 | 单 模 | 多 模 | |||
低损耗UPC | 标准UPC | 低损耗APC | 标准APC | 标准MM | |
典型插入损耗（dB） | 0.05 | 0.08 | 0.07 | 0.1 | 0.1 |
最大插入损耗（dB | 0.15 | 0.2 | 0.15 | 0.25 | 0.2 |
典型回波损耗（dB） | ≥55 | ≥65 | ≥25 | ||
插芯直径（µm） | 125 µm | 127µm | |||
工作温度（℃） | 40°C to +75°C | ||||
纤亿通交付的光无源器件产品经过严格的测试，包括光谱测试/插入损耗/消光比/拉力测试/隔离度测试等。获得了ISO9000/ROHS/CE/FC等质量认证。
目前，纤亿通拥有10万级无尘车间1000平方米。获得了中国政府颁发的高新技术企业证书和多项发明专利。我们致力于以良好的成本生产更好的无源器件产品。纤亿通使您更容易获得正确的技术来实现目标，实现业务转型，并帮助您保持竞争力。我们可以帮助您降低总拥有成本，节约资本，加快增长。
有关纤亿通光纤产品设备的更多信息，请您联系销售代表或访问http://www.xyt-tech.com http://www.xyt-tech.cn
