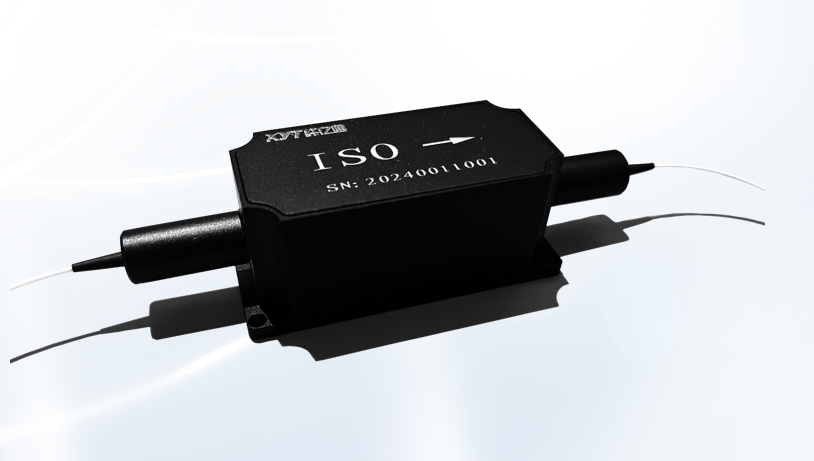

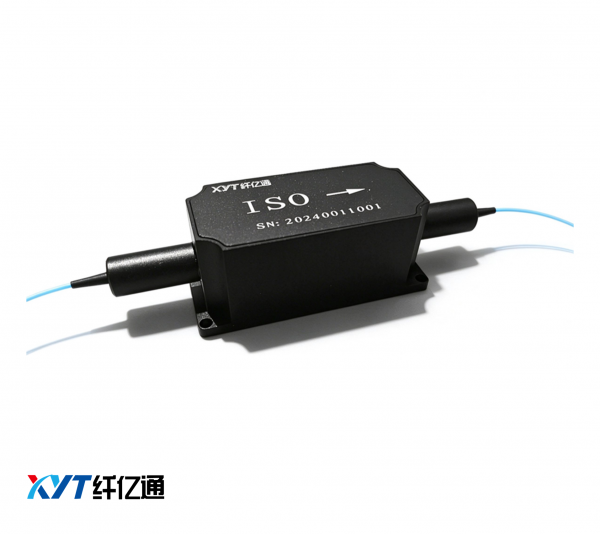

多模光纤隔离器（850nm）
中心波长（nm） | 830 | 850 |
带宽范围（nm） | ±5 | |
典型隔离度(dB) | 28 | |
最小隔离度(dB) | 22 | |
典型插入损耗 (dB) | 0.9 | |
最大插入损耗(dB) | 1.5 | |
承受功率（连续光CW）（W） | 0.5、1 或 定制 | |
峰值功率（脉冲W） | 5、10或 定制 | |
回波损耗（dB） | 30 | |
接头类型 | FC/APC 或 定制 | |
光纤类型 | 50/125、62.5/125、105/125 或其它 | |
光纤长度（m） | 1米 或 定制 | |
封装尺寸（mm） | 58x28x26 | |
工作温度（℃） | 0~70 | |
储存温度（℃） | -20~85 | |
最大拉力（N） | ≤5 | |
*规格为不带连接器，上述规格参数在中心波长、无连接器、室温23℃条件下测试得出。
*规格为不带连接器，对于带连接器的器件，插入损耗（IL）将增加0.3dB，回波损耗（RL）将降低5dB。
*对于不同功率参数，产品采用封装尺寸不同。

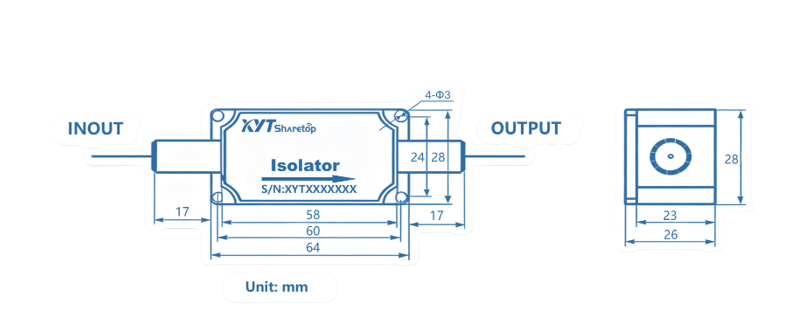

封装结构图
产品订购：
订购信息： | ||||||
MMISO=多模隔离器 | XYT-MMISO-A-B-C-D-E-F-G | |||||
A=工作波长 | 808=808nm | 810=810nm | 830=830nm | 850=850nm | …… | SS=可定制 |
B=光纤类型 | M50=50/125 | M62=62/125 | M10=105/125 | …… | SS=可定制 | |
C=套管类型 | 0.25=裸纤250μm | 0.9= 900μm | 2.0=2.0mm | AF=3.0铠装 | …… | SS=可定制 |
D=光纤长度 | 1M=1米 | 2M=2米 | …… | SS=可定制 | ||
E=接头类型 | FA=FC/APC | SA=SC/APC | FU=FC/UPC | …… | N=不含头 | SS=定制 |
F=承受功率 | 05=0.5W | 1=1W | …… | SS=可定制 | ||
G=功率类型 | P=脉冲光 | C=连续光 | ||||
光纤特性
类型 | 50/125μm | 62/125μm | 105/125μm | |
芯直径 | 50±2.5μm | 62.5±2.5μm | 105.0±3.0 | |
芯不圆度 | ≤5.0% | ≤5.0% | ≤3.0% | |
包层直径 | 125.0±1.0μm | 125.0±1.0μm | 125.0±2.0 | |
包层不圆度 | ≤1.0% | ≤1.0% | ≤2.0% | |
涂层直径 | 245±7μm | 245±7μm | 245±7μm | |
涂层/包层同心度 | ≤10.0 | ≤10.0 | N/A | |
涂层不圆度 | ≤6.0 | ≤6.0 | N/A | |
芯层/包层同心度 | ≤1.5 | ≤1.5 | N/A | |
衰减 | 850nm@≤2.3dB/km | 850nm@≤2.7dB/km | 850nm@≤4.0km | |
1300nm@≤0.6dB/km | 1300nm@≤0.6dB/km | 1300nm@≤8.0km | ||
满注入带宽 | 850nm@≥500MHz·km | 850nm@≥200MHz·km | N/A | |
1300nm@≥500MHz·km | 1300nm@≥500Hz·km | N/A | ||
数值孔径 | 0.200±0.015 | 0.275±0.015 | 0.22±0.02 | |
零色散波长≤0.001（1458-λ0 ） | ≤0.105ps/(nm2·km） | ≤0.11 | N/A | |
≤0.000375ps/(nm2·km | ≤0.001（1458-λ0 ） | N/A | ||
