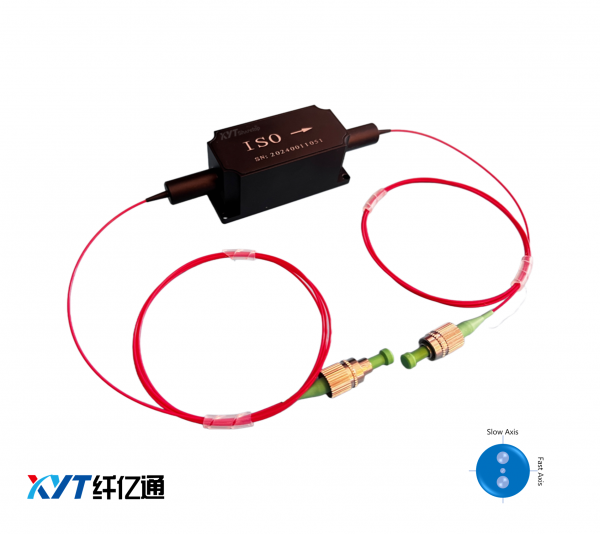

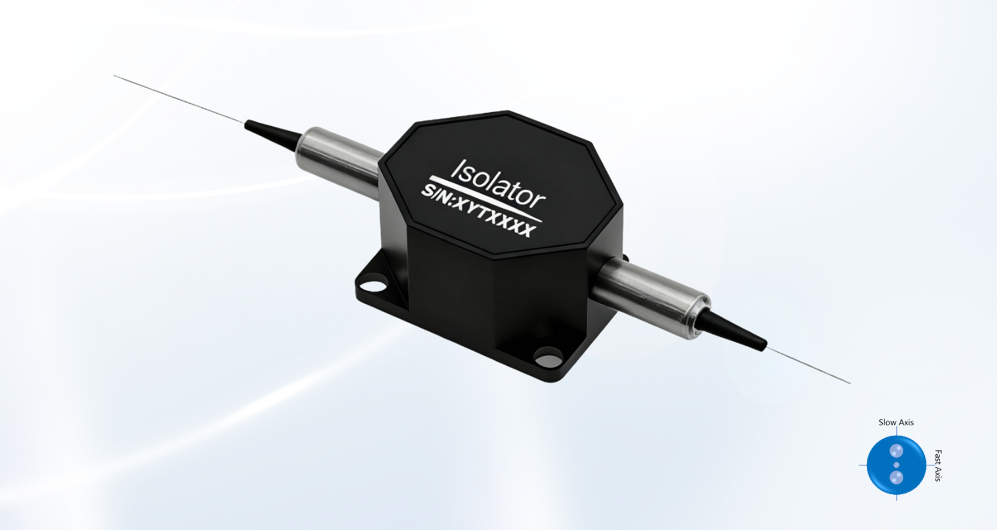

保偏光纤隔离器（488 520 532nm）
中心波长（nm） | 488 | 520 | 532 |
带宽范围（nm） | ±5 | ||
典型隔离度(dB) | 23 | 25 | 25 |
最小隔离度(dB) | 20 | 22 | 22 |
典型插入损耗(dB) | 1.5 | 1.2 | 1.2 |
最大插入损耗 (dB) | 2.0 | 1.5 | 1.5 |
消光比(dB) | 18 | ||
承受功率（连续光CW）（W） | 0.3或定制 | ||
回波损耗（dB） | 45 | ||
接头类型 | FC/APC 或 定制 | ||
光纤类型 | PM460-HP | ||
光纤长度（m） | 1米 或 定制 | ||
封装尺寸（mm） | 33x24x24 | ||
工作温度（℃） | 10~60 | ||
储存温度（℃） | 0~70 | ||
最大拉力（N） | ≤5 | ||
*规格为不带连接器，上述规格参数在中心波长、无连接器、室温23℃条件下测试得出。
*规格为不带连接器，对于带连接器的器件，插入损耗（IL）将增加0.3dB，回波损耗（RL）将降低5dB , 消光比（ER）低2dB ,key键对准慢轴。
*对于不同功率参数，产品采用封装尺寸不同。

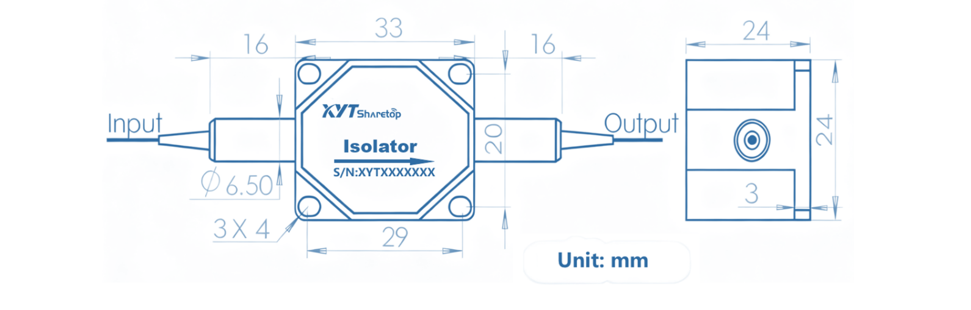

封装结构
产品订购：
订购信息： | ||||||
PMISO=保偏光纤隔离器 | XYT- PMISO -A-B-C-D-E-F-G | |||||
A=工作波长 | 488=488nm | 520=520nm | 532=532nm | …… | SS=可定制 | |
B=光纤类型 | P4=Nufern PM460-HP | SS=可定制 | ||||
C=套管类型 | 0.25=裸纤250μm | 0.9=松套管900μm | 2.0=套管2mm | AF=铠装 | …… | SS=可定制 |
D=光纤长度 | 1M=1米 | 2M=2米 | …… | SS=可定制 | ||
E=接头类型 | FA=FC/APC | SA=SC/APC | FU=FC/UPC | …… | N=不含头 | SS=定制 |
F=承受功率 | 01=0.1W | 03=0.3W | …… | SS=可定制 | ||
G=工作轴 | F=慢轴工作，快轴截止 | B=双轴工作 | ||||
类型 | PM-S405-XP | PM460-HP |
工作波长 | 400 – 680 nm | 460 – 700 nm |
数值孔径 | 0.120 | 0.120 |
模场直径（Gaussian） | 3.3 ± 0.5 µm @ 405 nm;4.6 ± 0.5 µm @ 630 nm | 3.3 ± 0.5 µm @ 515 nm |
截止波长 | 380 ± 20 nm | 410 ± 40 nm |
损耗衰减 | ≤ 30.0 dB/km @ 630 nm;≤ 30.0 dB/km @ 488 nm | ≤ 100.0 dB/km @ 488 nm |
拍频长度（标称） | N/A | N/A |
归一化交叉串扰 | ≤ - 30.0 dB at 10 m @ 630 nm | N/A |
双折射 | nominal 2 × 10⁻⁴ | nominal 3.5 × 10⁻⁴ |
包层直径 | 125.0 ± 1.0 µm | 125.0 ± 1.0 µm |
芯径 | 3 µm | 3 µm |
涂覆层直径 | 245.0 ± 15.0 µm | 245.0 ± 15.0 µm |
包层/涂覆层偏差 | < 5.0 µm | < 5.0 µm |
纤芯/包层同心度偏差 | ≤ 0.60 µm | ≤ 0.50 µm |
涂覆层材料 | Acrylate | Acrylate |
工作温度 | -60 to 85 °C | -60 to 85 °C |
强度测试的等级 | ≥ 200 kpsi (1.4 GN/m²) | ≥ 200 kpsi (1.4 GN/m²) |
