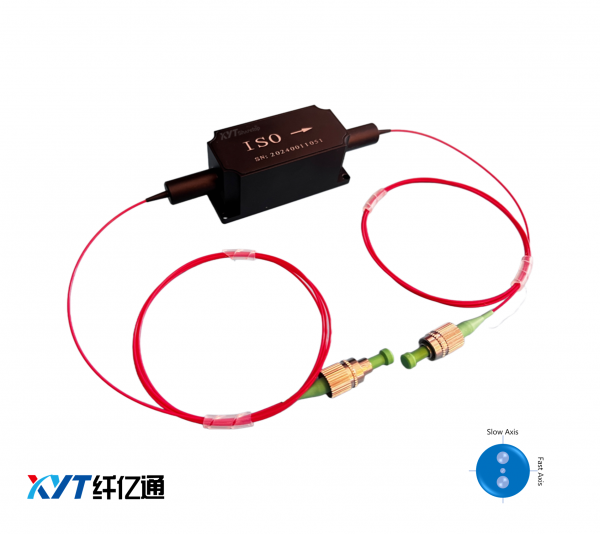

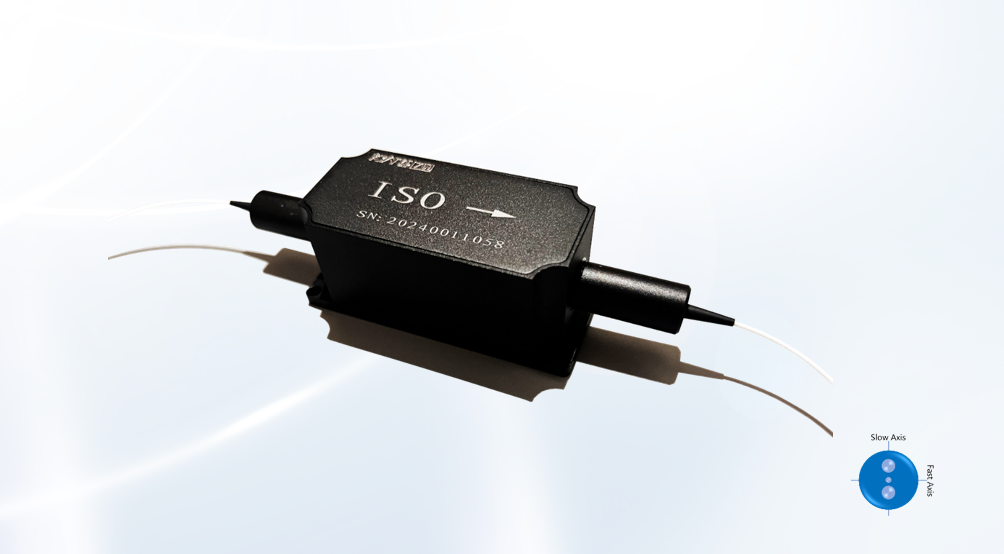

保偏光纤隔离器（780 808nm）
中心波长（nm） | 780 | 808 |
带宽范围（nm） | ±5 | |
典型隔离度(dB) | 30 | |
最小隔离度(dB) | 25 | |
典型插入损耗(dB) | 0.8 | |
最大插入损耗 (dB) | 1.0 | |
消光比(dB) | 20 | |
承受功率（连续光CW）（W） | 0.5/1/2/5/10/20/30或定制 | |
回波损耗（dB） | 45 | |
接头类型 | FC/APC 或 定制 | |
光纤类型 | PM780-HP | |
光纤长度（m） | 1米 或 定制 | |
封装尺寸（mm） | 58x28x26 | |
工作温度（℃） | 10~50 | |
储存温度（℃） | 0~60 | |
最大拉力（N） | ≤5 | |
*规格为不带连接器，上述规格参数在中心波长、无连接器、室温23℃条件下测试得出。
*规格为不带连接器，对于带连接器的器件，插入损耗（IL）将增加0.3dB，回波损耗（RL）将降低5dB , 消光比（ER）低2dB ,key键对准慢轴。
*对于不同功率参数，产品采用封装尺寸不同。

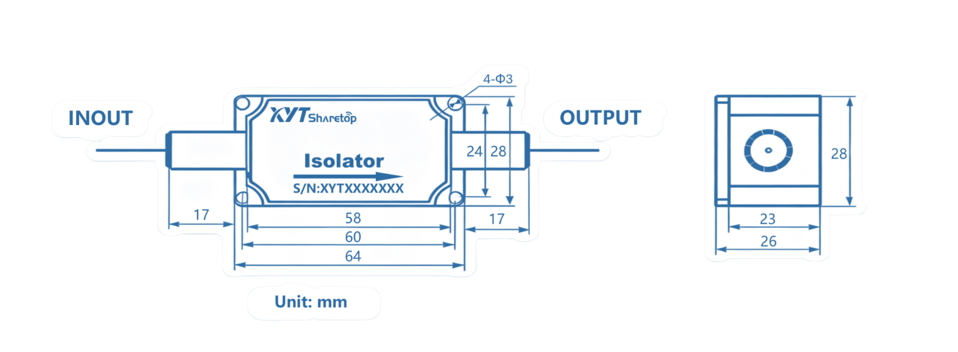

封装结构
产品订购：
订购信息： | ||||||
PMISO=保偏光纤隔离器 | XYT- PMISO -A-B-C-D-E-F-G | |||||
A=工作波长 | 780=780nm | 808=808nm | 850=850nm | …… | SS=可定制 | |
B=光纤类型 | P7=Nufern PM780-HP | SS=可定制 | ||||
C=套管类型 | 0.25=裸纤250μm | 0.9=松套管900μm | 2.0=套管2mm | AF=铠装 | …… | SS=可定制 |
D=光纤长度 | 1M=1米 | 2M=2米 | …… | SS=可定制 | ||
E=接头类型 | FA=FC/APC | SA=SC/APC | FU=FC/UPC | …… | N=不含头 | SS=定制 |
F=承受功率 | 0.5=0.5W | 1=1W | …… | SS=可定制 | ||
G=工作轴 | F=慢轴工作，快轴截止 | B=双轴工作 | ||||
光纤特性
类型 | PM630-HP | PM780-HP |
工作波长 | 620 – 850 nm | 770 – 1100 nm |
数值孔径 | 0.120 | 0.120 |
模场直径（Gaussian） | 4.5 ± 0.5 µm @ 630 nm | 5.3 ± 1.0 µm @ 850 nm |
截止波长 | 570 ± 50 nm | 710 ± 60 nm |
损耗衰减 | ≤ 15.0 dB/km @ 630 nm | ≤ 4.0 dB/km @ 850 nm |
拍频长度（标称） | 1.8 mm @ 630 nm | 2.4 mm @ 850 nm |
归一化交叉串扰 | N/A | ≤ - 40 dB at 4 m @ 850 nm |
双折射 | nominal 3.5 × 10⁻⁴ | nominal 3.5 × 10⁻⁴ |
包层直径 | 125.0 ± 1.0 µm | 125.0 ± 1.0 µm |
芯径 | 3 µm | 4.5 µm |
涂覆层直径 | 245.0 ± 15.0 µm | 245.0 ± 15.0 µm |
包层/涂覆层偏差 | < 5.0 µm | < 5.0 µm |
纤芯/包层同心度偏差 | ≤ 0.60 µm | ≤ 0.50 µm |
涂覆层材料 | Acrylate | Acrylate |
工作温度 | -40 to 85 °C | -40 to 85 °C |
强度测试的等级 | ≥ 200 kpsi (1.4 GN/m²) | ≥ 200 kpsi (1.4 GN/m²) |
