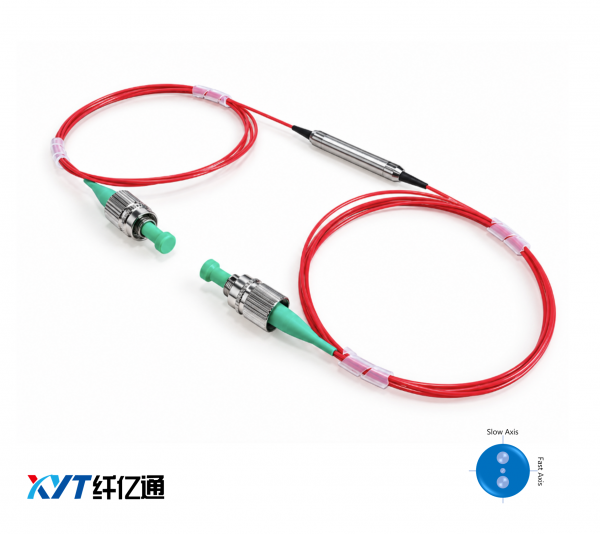

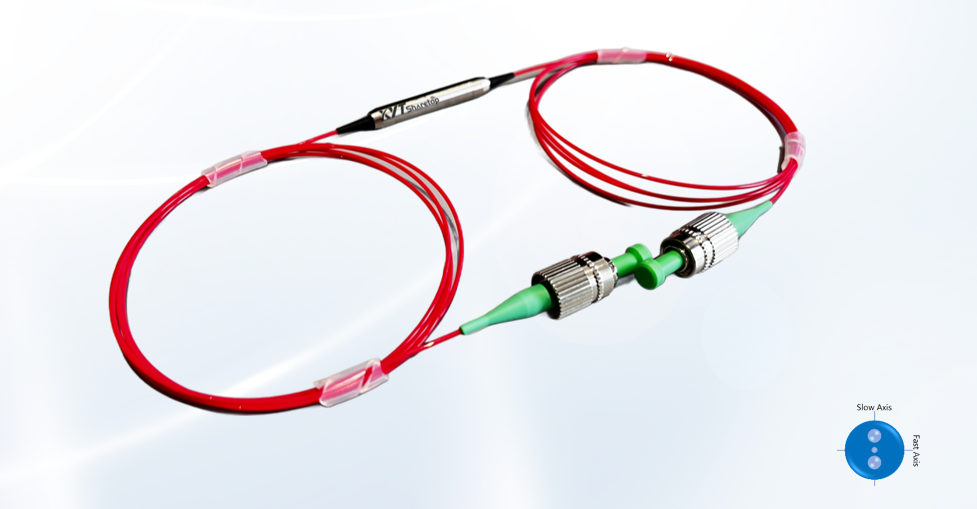

保偏光纤隔离器（1950/2000/2050nm）
带宽范围（nm） | 1940 | 1950 | 2000 | 2050 | |||||||
中心波长（nm） | ±20 | ||||||||||
类型（单双级） | 单级 | 双级 | 单级 | 双级 | 单级 | 双级 | 单级 | 双级 | |||
典型隔离度(dB) | 25 | 40 | 25 | 40 | 25 | 40 | 25 | 40 | |||
最小隔离度(dB) | 20 | 35 | 18 | 35 | 20 | 35 | 18 | 35 | |||
典型插入损耗(dB) | 1.0 | 1.2 | 1.2 | 1.5 | 1.0 | 1.2 | 1.2 | 1.5 | |||
最大插入损耗 (dB) | 1.2 | 1.5 | 1.5 | 1.8 | 1.2 | 1.5 | 1.5 | 1.8 | |||
消光比(dB) | 20 | ||||||||||
承受功率（连续光CW）（mW） | 300 | ||||||||||
回波损耗（dB） | 50 | ||||||||||
接头类型 | FC/APC 或 定制 | ||||||||||
光纤类型 | PM1550-XP/PM1950 | ||||||||||
光纤长度（m） | 1米 或 定制 | ||||||||||
封装尺寸（mm） | Φ5.5×35 | ||||||||||
工作温度（℃） | -5~50 | ||||||||||
储存温度（℃） | -40~85 | ||||||||||
最大拉力（N） | ≤5 | ||||||||||
*规格为不带连接器，上述规格参数在中心波长、无连接器、室温23℃条件下测试得出。
*规格为不带连接器，对于带连接器的器件，插入损耗（IL）将增加0.3dB，回波损耗（RL）将降低5dB , 消光比（ER）低2dB ,key键对准慢轴。
*对于不同功率参数，产品采用封装尺寸不同。

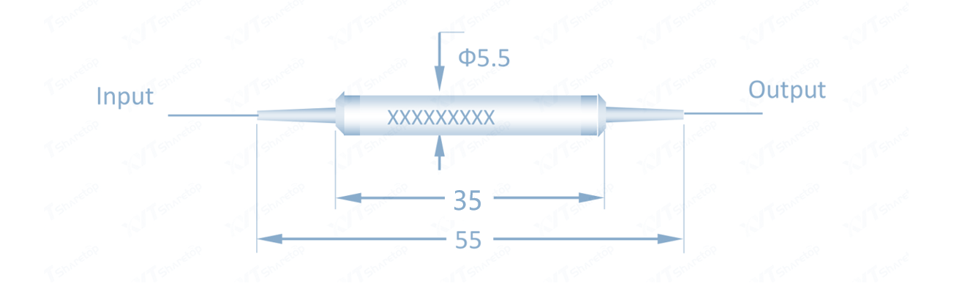

封装结构图
产品订购：
订购信息： | ||||||
PMISO=保偏光纤隔离器 | XYT-PMISO-A-B-C-D-E-F-G-H | |||||
A=工作波长 | 1940=1940nm | 1950=1950nm | 2000=2000nm | SS=可定制 | ||
B=类型 | S=单级 | D=双级 | ||||
C=光纤类型 | P15=Nufern PM1550-XP | P19=Nufern PM1950 | …… | SS=可定制 | ||
D=套管类型 | 0.25=裸纤250μm | 0.9=松套管900μm | …… | SS=可定制 | ||
E=光纤长度 | 1M=1米 | 2M=2米 | …… | SS=可定制 | ||
F=接头类型 | FA=FC/APC | SA=SC/APC | FU=FC/UPC | …… | N=不含头 | SS=定制 |
G=承受功率 | 0.1=0.1W | 0.3=0.3W | …… | SS=可定制 | ||
H=工作轴 | F=慢轴工作，快轴截止 | B=双轴工作 | ||||
光纤特性
