中心波长（nm） | C+L | |
带宽范围（nm） | 1526~1610 | |
典型峰值隔离度(dB) (P2-P1,P3-P2) | 35 | |
最小隔离度(dB) (P2-P1,P3-P2) | 25 | |
典型插入损耗(dB) (P1-P2,P2-P3) | 0.8 | |
最大插入损耗 (dB) (P1-P2,P2-P3) | 1.2 | |
偏振相关损耗PDL(dB) | ≤0.2 | |
承受功率（连续光CW）（W） | 0.5/1/3/5或 定制 | |
回波损耗（dB） | ≥35 | |
串扰（dB） | ≥35 | |
接头类型 | FC/APC 或 其它 | |
光纤类型 | 62.5/125 | 50/125 |
光纤长度（m） | 1米 或 定制 | |
封装尺寸（mm） | φ5.5x50 | |
工作温度（℃） | -5~70 | |
储存温度（℃） | -40~85 | |
最大拉力（N） | ≤5 | |
*规格为不带连接器，上述规格参数在中心波长、无连接器、室温23℃条件下测试得出。
*规格为不带连接器，对于带连接器的器件，插入损耗（IL）将增加0.3dB，回波损耗（RL）将降低5dB。
*对于不同功率参数，产品采用封装尺寸不同。

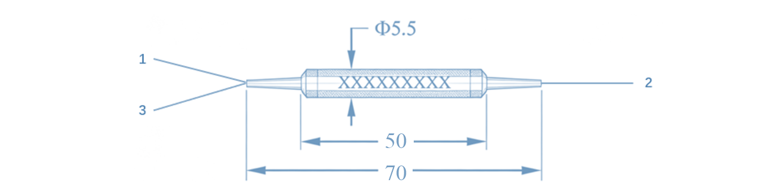

封装结构
产品订购：
订购信息： | ||||||
MMCIR3=三端口多模光纤环形器 | XYT-MMCIR3-A-B-C-D-E-F | |||||
A=工作波长 | 5261=1526~1610m | S=可选 | ||||
B=光纤类型 | M50=50/125 | M62=62/125 | SS=可定制 | |||
C=套管类型 | 0.25=裸纤250μm | 0.9=松套管900μm | …… | S=可选 | ||
D=光纤长度 | 05=0.5米 | 1M=1米 | 15=1.5米 | SS=可定制 | ||
E=接头类型 | FA=FC/APC | SA=SC/APC | FU=FC/UPC | …… | N=不含头 | S=可选 |
F=承受功率 | 05=0.5W | 1=1W | 3=3W | 5=5W | …… | SS=可定制 |
本公司产品将持续更新，我们保留随时修改相关指标且无需事先通知的权利。 | ||||||
光纤特性
类型 | 50/125μm | 62/125μm |
芯直径 | 50±2.5μm | 62.5±2.5μm |
芯不圆度 | ≤5.0% | ≤5.0% |
包层直径 | 125.0±1.0μm | 125.0±1.0μm |
包层不圆度 | ≤1.0% | ≤1.0% |
涂层直径 | 245±7μm | 245±7μm |
涂层/包层同心度 | ≤10.0 | ≤10.0 |
涂层不圆度 | ≤6.0 | ≤6.0 |
芯层/包层同心度 | ≤1.5 | ≤1.5 |
衰减 | 850nm@≤2.3dB/km | 850nm@≤2.7dB/km |
1300nm@≤0.6dB/km | 1300nm@≤0.6dB/km | |
满注入带宽 | 850nm@≥500MHz·km | 850nm@≥200MHz·km |
1300nm@≥500MHz·km | 1300nm@≥500Hz·km | |
数值孔径 | 0.200±0.015 | 0.275±0.015 |
零色散波长≤0.001（1458-λ0 ） | ≤0.105ps/(nm2·km） | ≤0.11 |
≤0.000375ps/(nm2·km | ≤0.001（1458-λ0 ） |
