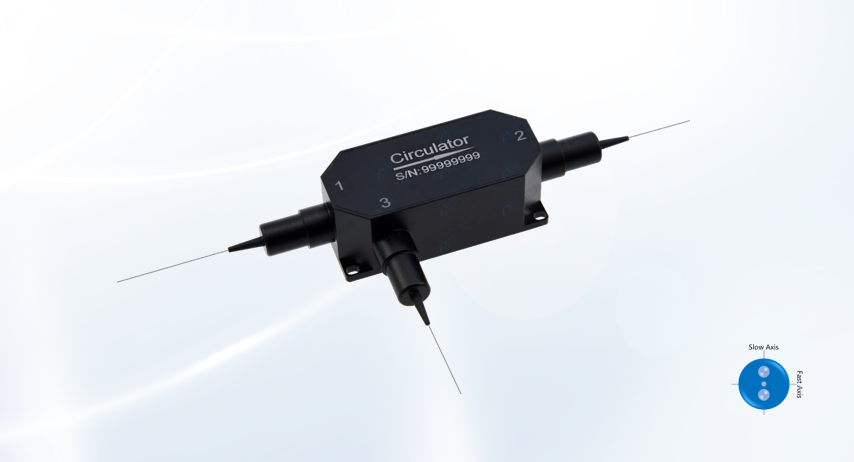

三端口高功率保偏光纤环形器（1030nm）

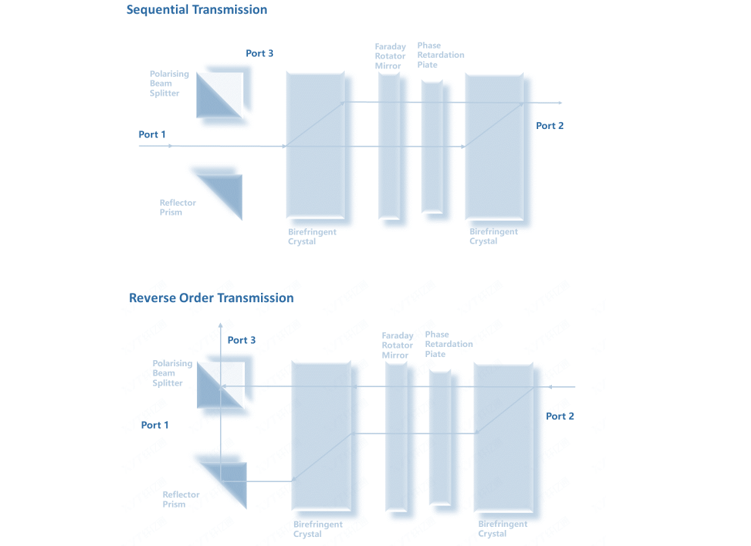

光纤环形器是一种采用单模光纤或者保偏光纤构建的光纤无源器件，可以改变信号光传输路径，信号可以从端口1传输到端口2，端口2传输到端口3，端口3到端口4，高隔离度可以阻挡背反射光。广泛应用于光纤放大器系统、光纤传感器和测试系统领域。
中心波长（nm） | 1030 | |
带宽范围（nm） | ±5 | |
典型隔离度(dB) (P2-P1,P3-P2) | 25 | 30@＞10W |
最小隔离度(dB) (P2-P1,P3-P2) | 22 | 25@＞10W |
典型插入损耗(dB) (P1-P2,P2-P3) | 1.3 | 1.0@＞10W |
最大插入损耗 (dB) (P1-P2,P2-P3) | 1.5 | 1.4@＞10W |
消光比(dB) | ≥20 | |
承受功率（连续光CW）（W） | 0.5/1/2/5/10 | 20 |
脉冲峰值功率（kW） | 10或定制 | |
回波损耗（dB） | 45 | 40@＞10W |
最小串扰（dB） | 45 | 40@＞10W |
接头类型 | FC/APC 或 其它 | |
光纤类型 | Nufern PM980-XP | Nufern LMA-GSF-10/125-M |
光纤长度（m） | 默认1米 或 定制 | |
封装尺寸（mm） | 70x28x26 | |
工作温度（℃） | 10~60 | |
储存温度（℃） | 0~70 | |
最大拉力（N） | ≤5 | |
*规格为不带连接器，上述规格参数在中心波长、无连接器、室温23℃条件下测试得出。
*规格为不带连接器，对于带连接器的器件，插入损耗（IL）将增加0.3dB，回波损耗（RL）将降低5dB , 消光比（ER）低2dB ,key键对准慢轴。
*对于不同功率参数，产品采用封装尺寸不同。

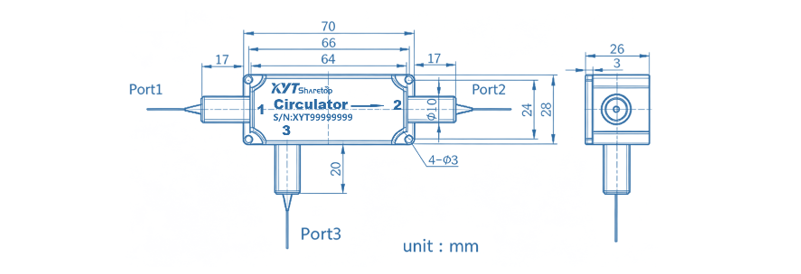

封装结构图
产品订购
订购信息： | ||||||
HPMCIR3 =高功率保偏光纤环形器 | XYT-HPMCIR3 -A-B-C-D-E-F-G | |||||
A=工作波长 | 1030=1030nm | 1050=1050nm | 1060=1060nm | 1080=1080nm | …… | S=可选 |
B=光纤类型 | P9= PM980-XP | PG2=PLMA-GDF-10/125-M | SS=可定制 | |||
C=套管类型 | 0.25=裸纤250μm | 0.9=松套管900μm | 2.0=套管2.0mm | 3.0=套管3.0mm | AF=铠装 | S=可选 |
D=光纤长度 | 05=0.5米 | 1M=1米 | 15=1.5米 | 2M=2米 | …… | SS=可定制 |
E=接头类型 | FA=FC/APC | SA=SC/APC | FU=FC/UPC | …… | N=不含头 | S=可选 |
F=承受功率 | 05=0.5W | 1=1W | 2=2W | …… | 20=20W | SS=可定制 |
G=工作轴 | F=慢轴工作，快轴截止 | B=双轴工作 | S=可选 | |||
类型 | PM980-XP | PLMA-GDF-10/125-M |
工作波长 | 970 – 1550 nm | 1015 – 1115 nm |
数值孔径 | 0.120 | 0.075 ± 0.005 |
模场直径（Gaussian） | 6.6 ± 0.5 µm @ 980 nm | N/A |
截止波长 | 920 ± 50 nm | N/A |
损耗衰减 | ≤ 2.5 dB/km @ 980 nm | ≤ 40.0 dB/km @ 1300 nm;≤ 20.0 dB/km @ 1200 nm |
拍频长度（标称） | ≤ 2.7 mm @ 980 nm | N/A |
归一化交叉串扰 | ≤ - 40.0 dB at 4 m @ 980 nm | N/A |
双折射 | N/A | N/A |
包层直径 | 125.0 ± 1.0 µm | 125.0 ± 1.0 µm |
芯径 | 5.5 µm | 11.0 ± 1.0 µm |
涂覆层直径 | 245.0 ± 15.0 µm | 245.0 ± 10.0 µm |
包层/涂覆层偏差 | < 5.0 µm | < 5.0 µm |
纤芯/包层同心度偏差 | ≤ 0.60 µm | ≤ 0.70 µm |
涂覆层材料 | Acrylate | Acrylate |
工作温度 | -40 to 85 °C | -40 to 85 °C |
强度测试的等级 | ≥ 200 kpsi (1.4 GN/m²) | ≥ 100 kpsi (0.7 GN/m²) |
