XYT-FBT-850-1x3/3x3
【NO.】FBT-850-26Nv16

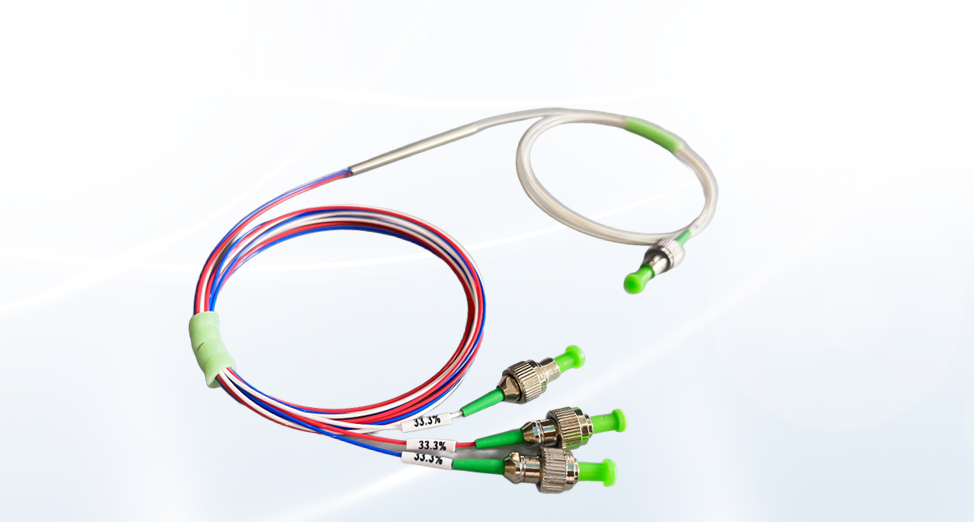

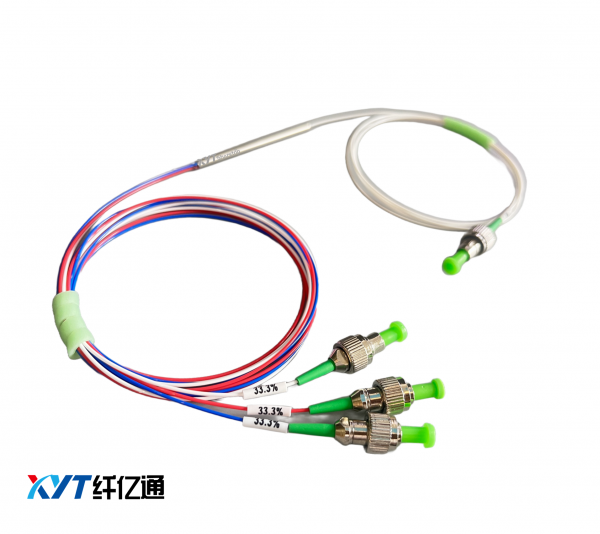

单模光纤拉锥耦合器（850nm）1x3/3x3
l 低插入损耗 l 中心波长：850nm
l 高稳定性、高可靠性 l 780-HP光纤
l 按功率比传输 l 裸纤、套管、接头类型可选
l 中心波长可选 l 承受功率可选
l 多项可定制化 l 紧凑结构
1x3 | 3x3 | |
中心波长（nm） | 850 | |
带宽范围（nm） | ± 20 | |
分光比不一致性(%) | ±6 | ±9 |
附加损耗 (dB) | 1.0 | 1.2 |
承受功率（W） | 0.5/2/5 | |
分光比（%） | 可定制 | |
方向性(dB) | 50 | |
回波损耗（dB） | 50 | |
接头类型 | FC/APC 或 其它 | |
光纤类型 | 780-HP | |
光纤长度（m） | 1米 或 定制 | |
封装尺寸（mm） | φ3.0x60 | |
工作温度（℃） | -40~+85 | |
储存温度（℃） | -40~+85 | |
最大拉力（N） | ≤5 | |
分光比（%） | 误差（%）输入/输出 | 端口1插损 | 端口2插损 | 端口3插损 |
40/20/40 | ±5.0/±6.0 | 3.98 | 6.99 | 3.98 |
35/30/35 | ±4.0/±5.0 | 4.56 | 5.23 | 4.56 |
33/33/33 | ±6.0/±6.0 | 4.81 | 4.81 | 4.81 |
30/40/30 | ±4.0/±3.0 | 5.23 | 3.98 | 5.23 |
25/50/25 | ±3.5/±2.4 | 6.02 | 3.01 | 6.02 |
20/60/20 | ±3.3/±2.0 | 6.99 | 2.22 | 6.99 |
15/70/15 | ±3.0/±1.8 | 8.24 | 1.55 | 8.24 |
10/80/10 | ±2.8/±1.6 | 10.00 | 0.97 | 10.00 |
5/90/5 | ±2.5/±1.5 | 13.01 | 0.46 | 13.01 |
*规格为不带连接器，测试数据指标25℃。
*对于带连接器的设备，插入损耗高0.3dB，回波损耗低5dB。
*对于不同功率参数，产品采用封装尺寸不同。

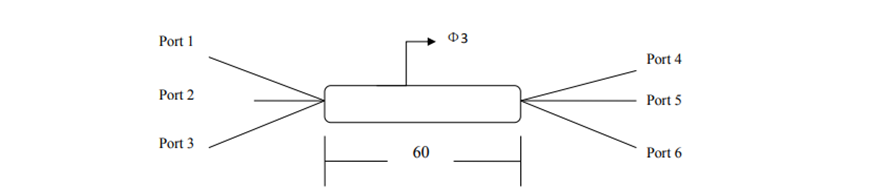

封装结构图：（mm）
订购信息： | ||||
FBT=拉锥型耦合器 | XYT-FBT-A-B-C-D-E-F-G-H | |||
A=结构 | 1X3=1X3 | 3X3=3X3 | …… | SS=可定制 |
B=工作波长 | 850=850nm | SS=可定制 | ||
C=分光比 | 424=40/20/40 | GPA=均分 | …… | SS=可定制 |
D=光纤类型 | 78=780-HP | SS=可定制 | ||
E=套管类型 | 0.25=250μm | 0.9=900μm | …… | SS=可定制 |
F=光纤长度 | 1M=1米 | 2M=2米 | …… | SS=可定制 |
G=接头类型 | FA=FC/APC | SA=SC/APC | N=不含头 | SS=定制 |
H=承受功率 | 05=0.5W | 2=2W | 5=5W | SS=可定制 |
光纤特性:
类型 | 630-HP | 780-HP |
工作波长 | 600 – 770 nm | 780 – 970 nm |
数值孔径 | 0.130 | 0.130 |
模场直径（Gaussian） | 4.0 ± 0.5 µm @ 630 nm | 5.0 ± 0.5 µm @ 850 nm |
截止波长 | 570 ± 30 nm | 730 ± 30 nm |
损耗衰减 | ≤ 12.0 dB/km @ 630 nm | ≤ 3.5 dB/km @ 850 nm ≤ 4.0 dB/km @ 780 nm |
包层直径 | 125.0 ± 1.0 µm | 125.0 ± 1.0 µm |
芯径 | 3.5 µm | 4.4 µm |
涂覆层直径 | 245.0 ± 15.0 µm | 245.0 ± 15.0 µm |
包层/涂覆层偏差 | < 5.0 µm | < 5.0 µm |
纤芯/包层同心度偏差 | ≤ 0.50 µm | ≤ 0.50 µm |
涂覆层材料 | 丙烯酸酯 | 丙烯酸酯 |
工作温度 | -55 to 85 °C | -55 to 85 °C |
短期弯曲半径 | ≥ 6 mm | ≥ 6 mm |
长期弯曲半径 | ≥ 13 mm | ≥ 13 mm |
强度测试的等级 | ≥ 200 kpsi (1.4 GN/m²) | ≥ 200 kpsi (1.4 GN/m²) |
