: CWDM-OADM

产品分类：光分插复用器 OADM
产品编号：XYT-CWOADM-1A

立即咨询

产品概述
产品特性
产品应用
产品参数

XYT-CWDM-OADM

【NO.】OADM-TFF-25Nv01

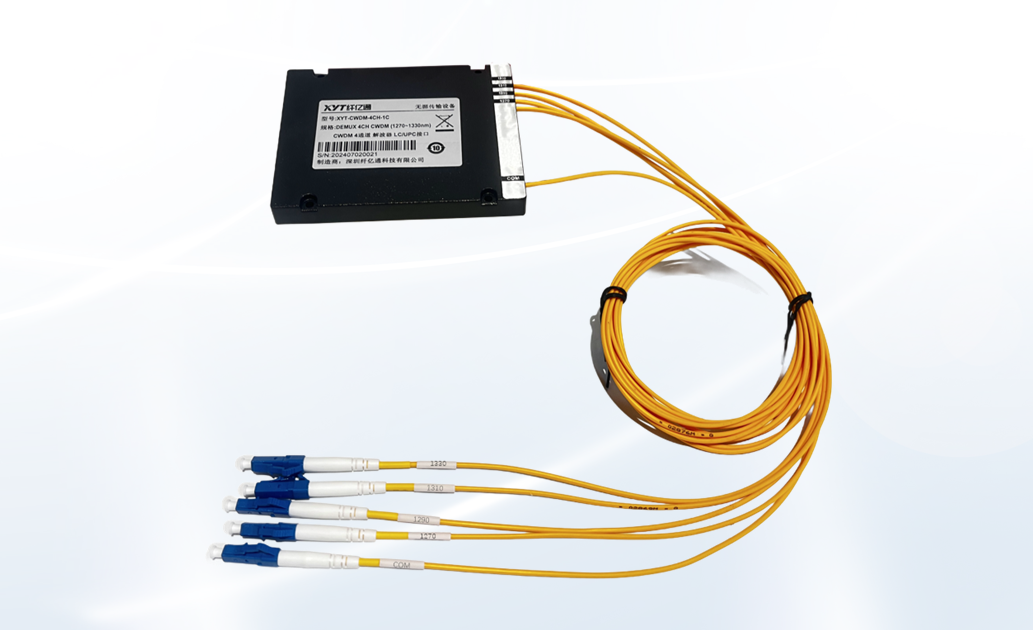

CWDM-OADM光分插波分复用器

- 产品参数 -

数据表

参数值		4 通道		8 通道			16 通道
		Mux	Demux	Mux	Demux		Mux	Demux
波长 (nm)		1270~1610
中心波长精度 (nm)		±0.5
通道间隔 (nm)		20
带宽 (@-0.5dB bandwidth (nm)		>13
插入损耗 (dB)		≤1.6		≤2.5			≤4.5
通道一致性 (dB)		≤0.6		≤1.0			≤1.5
带宽波动 (dB)		0.3
隔离度(dB)	邻近	N/A	>30	N/A		>30	N/A	>30
	非邻近	N/A	>40	N/A		>40	N/A	>40
插入损耗温度敏感度 (dB/℃)		<0.005
偏振相关损耗 (dB)		<0.1
偏振模色散		<0.1
方向性 (dB)		>50
回波损耗（dB）		>45
额定功率 (mW)		300
工作温度 (℃)		-5~+75
储藏温度 (℃)		-40~85
封装尺寸 (mm)		L100 x W80 x H10（2CH-8CH）
		L142 x W102 x H14.5（9CH-18CH）

注：在常温条件下，不包括连接器，熔接器及端面损耗

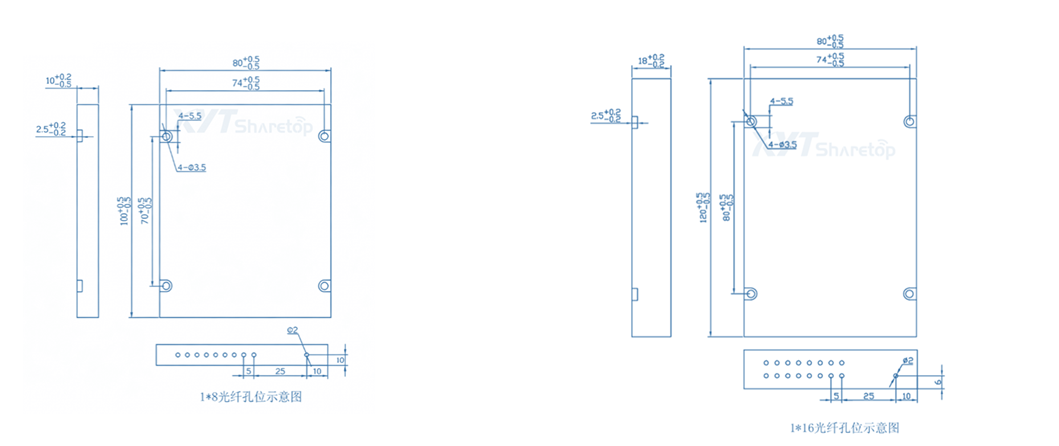

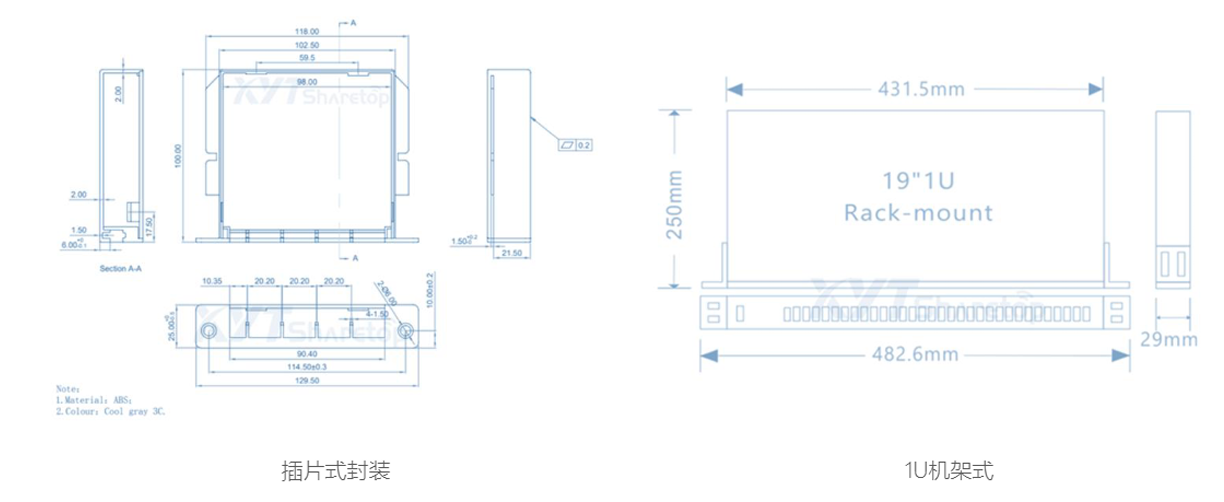

封装结构图：（mm）

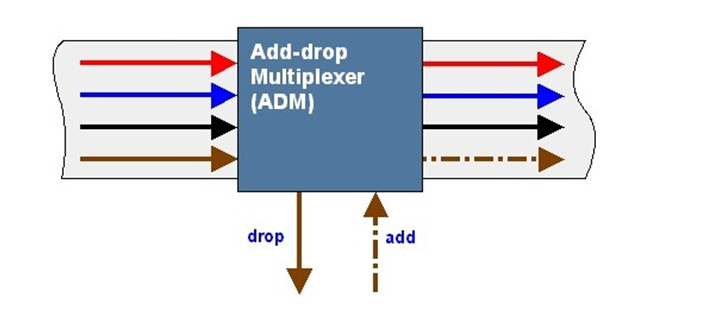

应用结构:

订购信息

产品名称

通道数量

结构

波长

套管

纤长

接头

OADM

04=4 Channel

08=8 Channel

16=16 Channel

18=18 Channel

N=N Channel

11=1 Add 1

22=2 Add 2

33=3 Add 3

27=1270nm

……

47=1470nm

49=1490nm

……

61=1610nm

SS=special

1=Bare fiber

2=900um

3=2mm

4=3mm Cable

1=1m

2=2m

S=Specify

0=None

1=FC/APC

2=FC/PC

3=SC/APC

4=SC/PC

5=ST

6=LC
