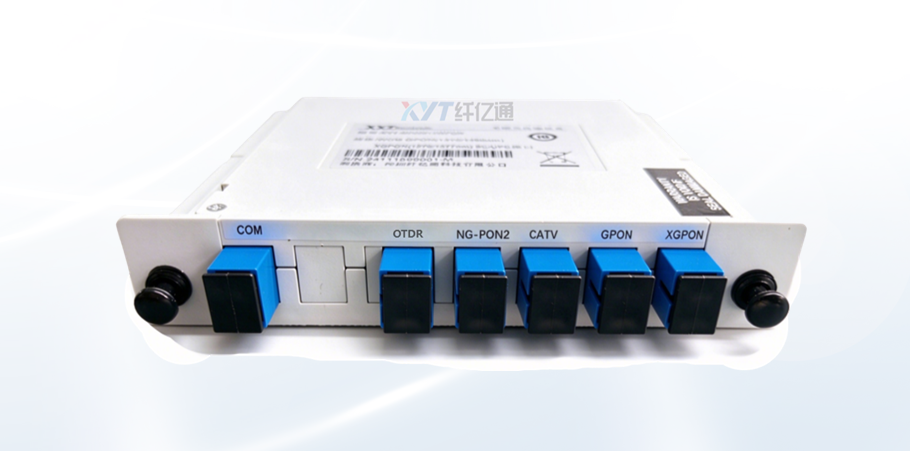

GPON/XG(S)-PON/NG-PON2/CATV/OTDR波分复用器

工作范围（nm）

1260~1660

波长范围（nm）

GPON

1290~1330   & 1480~1500nm

XG(S)-PON

1260~1280 & 1575~1580m

NG-PON2

1524~1544   & 1596~1603nm

CATV

1550~1560nm

OTDR

1640~1660nm

插入损耗（dB）

GPON

 ≤0.7

XG(S)-PON

 ≤1.0

NG-PON2

≤1.3

CATV

≤1.6

OTDR

≤1.9

通带波纹（dB）

≤   0.3

相邻通道隔离度（dB）

≥30@OTDR≥15

非相邻通道隔离度（dB）

≥40

偏振相关损耗(dB)

≤0.2

偏振摸色散(ps)

≤0.2

方向性(dB)

≥50

回波损耗(dB)

≥45

承受功率（W）

≤0.5

接头类型

SC/UPC或其它

光纤类型

SMF-28e

热稳定性（dB/℃）

≤0.005

工作温度（℃）

-40~+85

储存温度（℃）

-40~+85

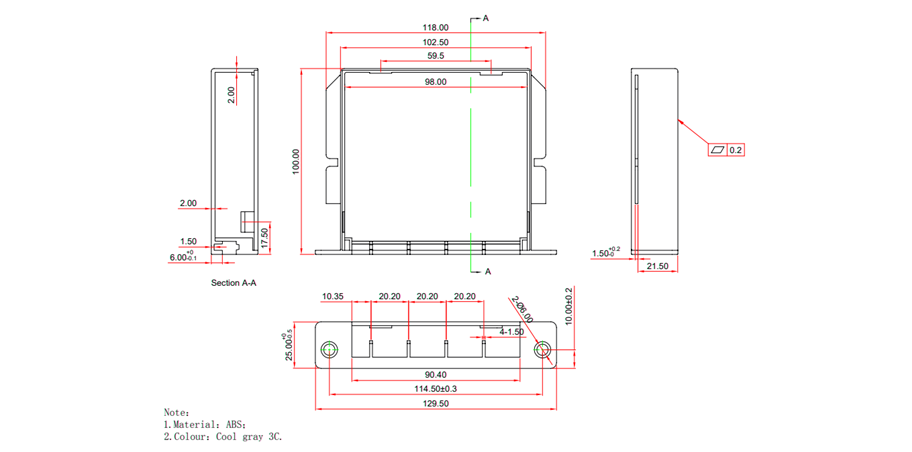

封装尺寸（nm）

插片式、1U机架式

XYT-S5775= PON波分复用器

XYT-S5776-A-B-C

A=通道数

5CH=5通道

10CH=10通道

15CH=15通道

SS=定制

B=接头类型

SU=SC/UPC

SA=SC/APC

LU=LC/UPC

SS=定制

C=封装类型

插片式=/

1U=机架式

……

SS=可定制
