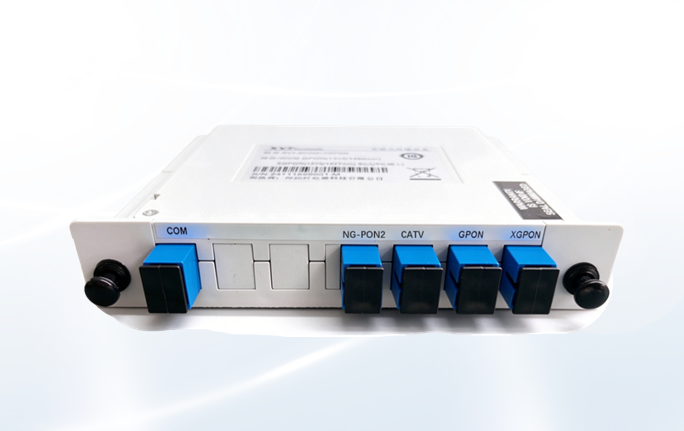

GPON/XG(S)-PON/NG-PON2/CATV波分复用器
XYT-PON-WDM-S5776
产品特性
l 低插入损耗 l 中心波长：NG-PON2/CATV/GPON/XGPON
l 高稳定性、高可靠性 l SMF-28e光纤
l 紧凑结构 l 封装、接头类型可选
l 中心波长可选 l 波长间隔均匀
l 多项可定制化 l 工作温度-40~85℃
产品叙述

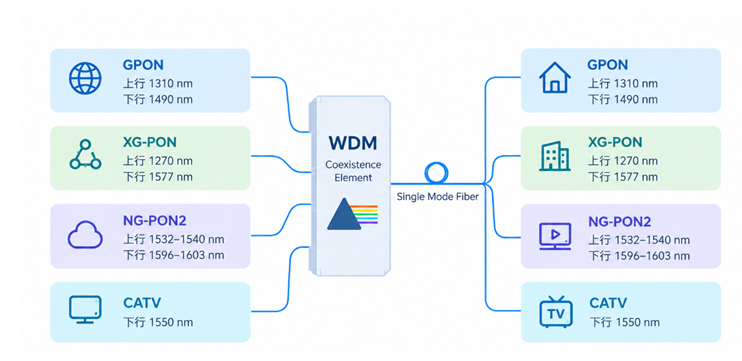

采用波分复用技术，让 GPON、XG (S)-PON、NG-PON2 与 CATV 信号在同一根光纤并行传输。无源免供电、插片式易部署，直接复用现有光纤基础设施，无需大规模改造，低成本平滑升级至下一代 PON 网络，预留技术扩展空间，兼容未来新增 PON 业务。

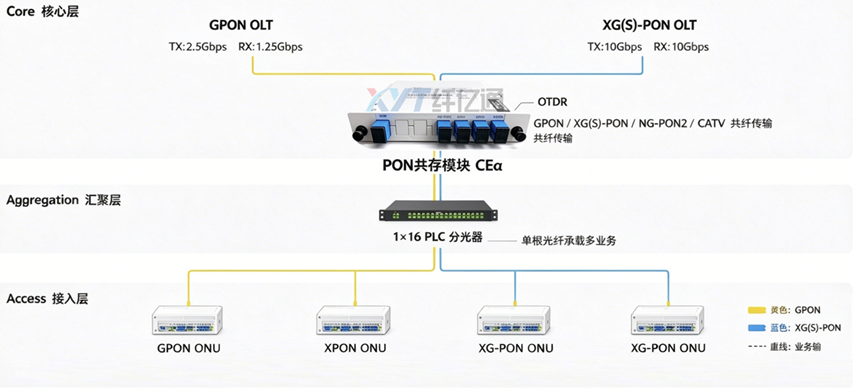

在不更换原有入户光纤的前提下，通过波分复用技术，让传统GPON千兆业务与XG(S)-PON万兆业务在同一根光纤里共存传输，保护存量投资，快速完成网络带宽升级。核心层：GPON OLT（2.5G/1.25G）+ XG(S)-PON OLT（10G/10G）输出业务光信号汇聚层：经PON共存模块合波后，通过1×16 PLC分光器无源分配信号接入层：分别对接GPON、XPON、XG-PON三类终端，适配不同带宽需求的用户.
结构类型 | 4CH |
工作范围（nm） | 1260~1650 |
波长范围（nm） | GPON | 1290~1330 & 1480~1500nm |
XG(S)-PON | 1260~1280 & 1575~1580m |
NG-PON2 | 1524~1544 & 1596~1603nm |
CATV | 1550~1560nm |
插入损耗（dB） | GPON | ≤0.7 |
XG(S)-PON | ≤1.0 |
NG-PON2 | ≤1.3 |
CATV | ≤1.6 |
通带波纹（dB） | ≤ 0.3 |
相邻通道隔离度（dB） | ≥30 |
非相邻通道隔离度（dB） | ≥40 |
偏振相关损耗(dB) | ≤0.2 |
偏振摸色散(ps) | ≤0.2 |
方向性(dB) | ≥50 |
回波损耗(dB) | ≥45 |
承受功率（W） | ≤0.5 |
接头类型 | SC/UPC或其它 |
光纤类型 | SMF-28e |
热稳定性（dB/℃） | ≤0.005 |
工作温度（℃） | -40~+85 |
储存温度（℃） | -40~+85 |
封装尺寸（nm） | 插片式、1U机架式 |
*规格为不带连接器，测试数据指标25℃。
*对于带连接器的设备，插入损耗高0.3dB，回波损耗低5dB。
*对于不同功率参数，产品采用封装尺寸不同。

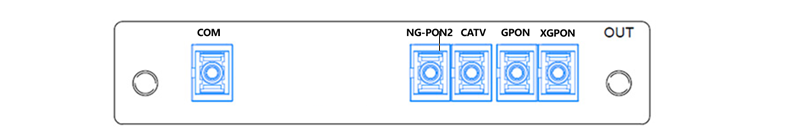

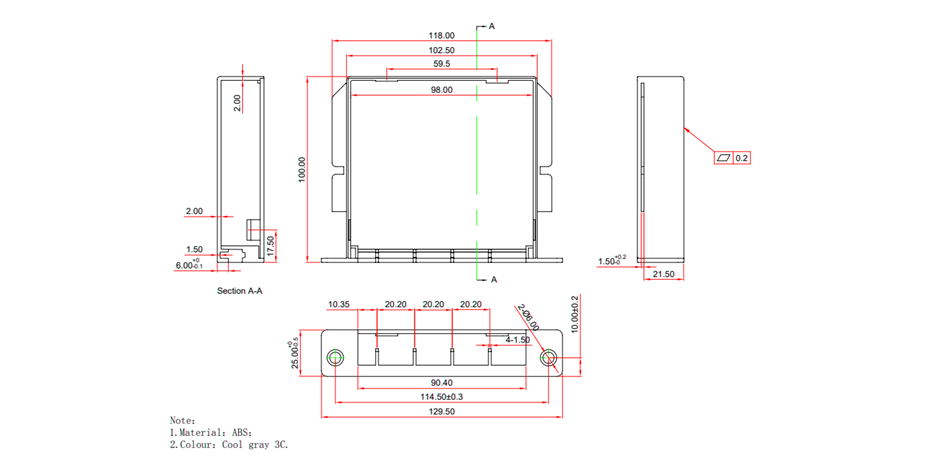

封装结构图：（mm）

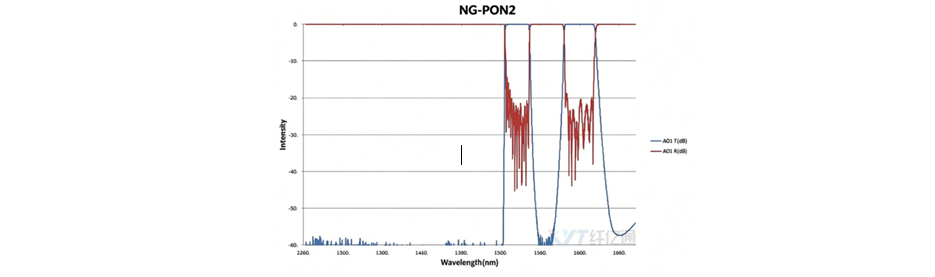

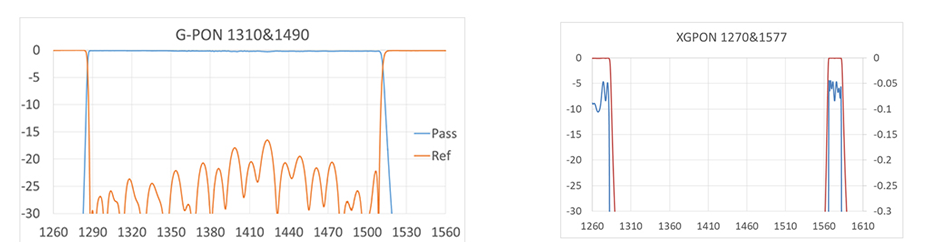

频谱图（dB）
订购须知: |
型号 | 叙述 |
XYT- S5776-4CH-SU | 波分复用器，插片式，GPON/XG(S)-PON/NG-PON2/CATV端口，SC/PC端口 |
特殊要求规格参数，联系工程师定制 |
订购信息： |
XYT-S5776= PON波分复用器 | XYT-S5776-A-B-C |
A=通道数 | 4CH=4通道 | 8CH=8通道 | 12CH=12通道 | SS=定制 |
B=接头类型 | SU=SC/UPC | SA=SC/APC | LU=LC/UPC | SS=定制 |
C=封装类型 | 插片式=/ | 1U=机架式 | …… | SS=可定制 |

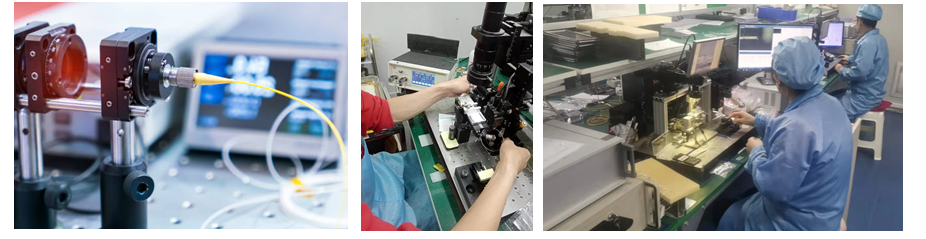

产品测试
纤亿通交付的光无源器件产品经过严格的测试，包括光谱测试/插入损耗/消光比/拉力测试/隔离度测试等。获得了ISO9000/ROHS/CE/FC等质量认证。
目前，纤亿通拥有10万级无尘车间1000平方米。获得了中国政府颁发的高新技术企业证书和多项发明专利。我们致力于以良好的成本生产更好的无源器件产品。纤亿通使您更容易获得正确的技术来实现目标，实现业务转型，并帮助您保持竞争力。我们可以帮助您降低总拥有成本，节约资本，加快增长。
