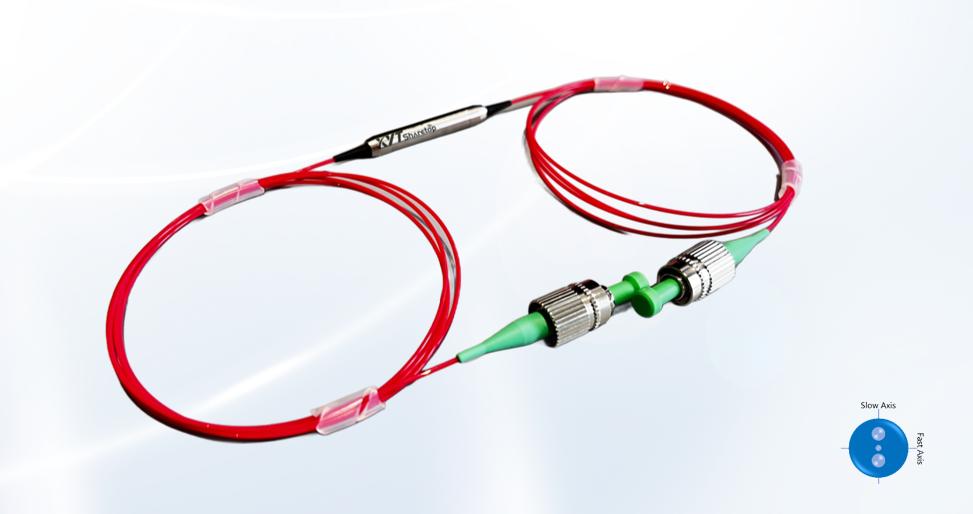

保偏光纤隔离器（1550nm）
产品编号：PMISO-314855-25Dv16
产品分类：保偏光纤隔离器ISO
保偏光纤隔离器（1550nm）
中心波长（nm） | 1310 | 1480 | 1550 | |
带宽范围（nm） | ±20 | |||
类型 | 单级 | 双级 | ||
典型隔离度(dB) | 40 | 55 | ||
最小隔离度(dB) | 26 | 45 | ||
典型插入损耗(dB) | 0.4 | 0.5 | ||
最大插入损耗 (dB) | 0.6 | 0.8 | ||
消光比(dB) | 20 | |||
承受功率（连续光CW）（mW） | 0.5/1/2/5/10 可选 | |||
回波损耗（dB） | 50 | |||
接头类型 | FC/APC 或 定制 | |||
光纤类型 | PM1300-XP/PM1550-XP | |||
光纤长度（m） | 1米 或 定制 | |||
封装尺寸（mm） | Φ5.5×35 | |||
工作温度（℃） | -5~70 | |||
储存温度（℃） | -40~85 | |||
最大拉力（N） | ≤5 | |||
*规格为不带连接器，上述规格参数在中心波长、无连接器、室温23℃条件下测试得出。
*规格为不带连接器，对于带连接器的器件，插入损耗（IL）将增加0.3dB，回波损耗（RL）将降低5dB , 消光比（ER）低2dB ,key键对准慢轴。
*对于不同功率参数，产品采用封装尺寸不同。

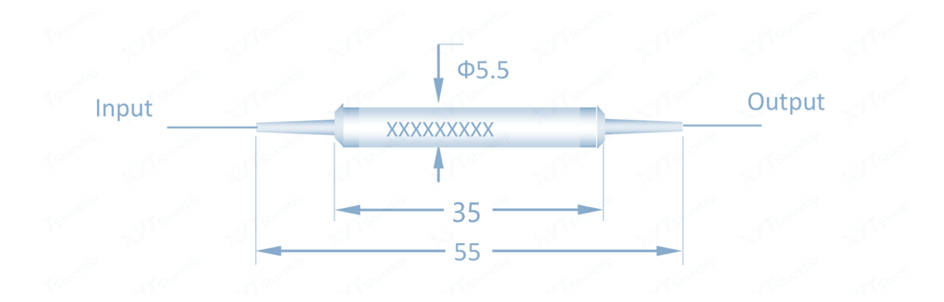

封装结构图
产品订购：
订购信息： | ||||||
PMISO=保偏光纤隔离器 | XYT- PMISO -A-B-C-D-E-F-G | |||||
A=工作波长 | 1310=1310nm | 1480=1480nm | 1550=1550nm | …… | SS=可定制 | |
B=类型 | S=单级 | D=双级 | ||||
C=光纤类型 | P13=Nufern PM1300-XP | P15=Nufern PM1550-XP | SS=可定制 | |||
D=套管类型 | 0.25=裸纤250μm | 0.9=松套管900μm | …… | SS=可定制 | ||
E=光纤长度 | 1M=1米 | 2M=2米 | …… | SS=可定制 | ||
F=接头类型 | FA=FC/APC | SA=SC/APC | FU=FC/UPC | …… | N=不含头 | SS=定制 |
G=承受功率 | 0.5=0.5W | 1=1W | …… | SS=可定制 | ||
H=工作轴 | F=慢轴工作，快轴截止 | B=双轴工作 | ||||
光纤特性：
类型 | PM1300-XP | PM1550-XP |
工作波长 | 1270 – 1625 nm | 1440 – 1625 nm |
数值孔径 | 0.120 | 0.125 |
模场直径（Gaussian） | 9.3 ± 0.5 µm @ 1300 nm | 10.1 ± 0.4 µm @ 1550 nm |
截止波长 | 1210 ± 60 nm | 1380 ± 60 nm |
损耗衰减 | ≤ 1.0 dB/km @ 1300 nm | ≤ 1.0 dB/km @ 1550 nm |
拍频长度（标称） | ≤ 4 mm @ 1300 nm | ≤ 5.0 mm @ 1550 nm |
归一化交叉串扰 | ≤ - 40.0 dB at 4 m @ 1300 nm | ≤ - 40.0 dB at 4 m @ 1550 nm |
≤ - 30.0 dB at 100 m @ 1300 nm | ≤ - 30.0 dB at 100 m @ 1550 nm | |
包层直径 | 125.0 ± 1.0 µm | 125.0 ± 1.0 µm |
芯径 | 8.0 µm | 8.5 µm |
涂覆层直径 | 245.0 ± 15.0 µm | 245.0 ± 15.0 µm |
包层/涂覆层偏差 | < 5.0 µm | < 5.0 µm |
纤芯/包层同心度偏差 | ≤ 0.50 µm | ≤ 0.50 µm |
涂覆层材料 | Acrylate | Acrylate |
工作温度 | -40 to 85 °C | -40 to 85 °C |
强度测试的等级 | ≥ 200 kpsi (1.4 GN/m² | ≥ 200 kpsi (1.4 GN/m² |
