SDI 光模块:高清视频传输的核心力量

高清视频的应用场景无处不在,从广播电视的精彩节目制作,到安防监控的精准画面捕捉,再到远程医疗的清晰影像传输,高清视频的需求无处不在。而在这些应用中,确保视频信号稳定、高质量的传输至关重要。SDI 光模块,作为高清视频传输领域的关键组件,正发挥着不可替代的作用。


一、SDI 光模块的定义与背景

SDI,即 Serial Digital Interface,数字分量串行接口,是由 SMPTE组织制定的一种数字视频接口标准。该接口通过单一通道顺序传送数据字的各个比特以及相应的数据,由于串行数字信号的数据率很高,在传送前必须经过处理,属于数字基带信号。随着光纤通信技术的飞速发展以及高清视频应用对长距离、高质量传输的需求,SDI 光模块应运而生。它专为高清 SDI 光端机设计,旨在解决高清视频信号在传输过程中的各种挑战,确保无闪屏、黑屏、蓝屏等现象,为用户呈现流畅、清晰的视频画面。

二、SDI 光模块的类型划分

(一)按速率分类

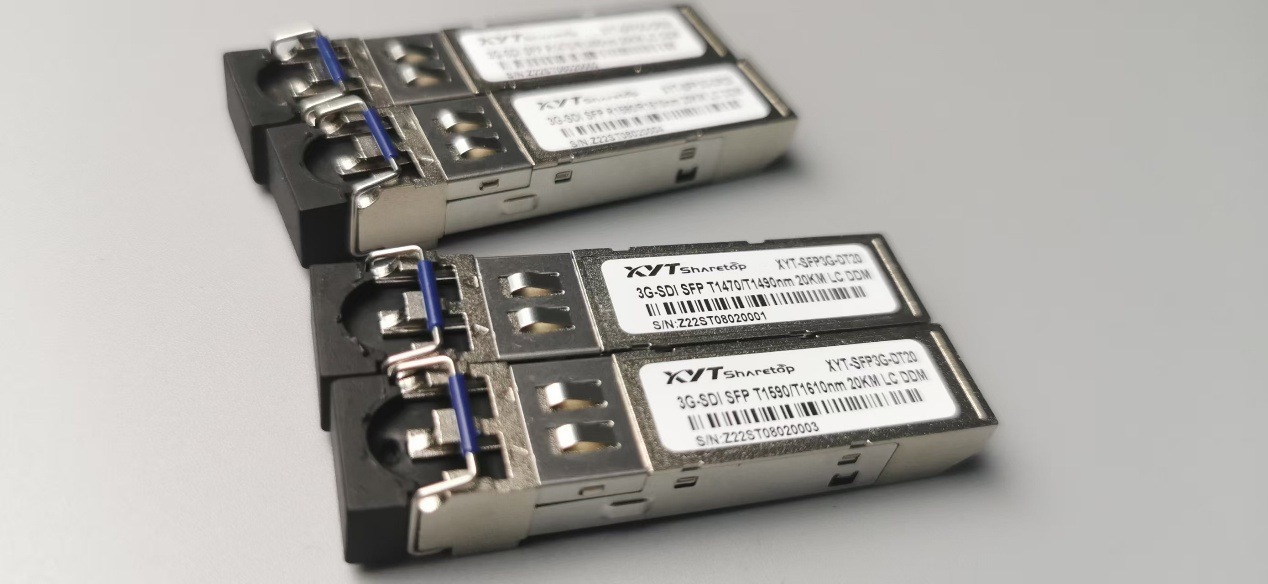

1. 3G - SDI 光模块:作为 HD - SDI 的升级版本,速率为 1.485G(对应 SMPTE - 292M 标准,支持 720P)和 2.97G(对应 SMPTE - 424M 标准,支持 FULL HD 全高清 1080P/60HZ)。它支持符合 SMPTE - 424M 3Gbps HD - SDI、SMPTE - 292M HD - SDI 或 SMPTE - 259M SDI 等标准的串行数字视频信号及 DVB - ASI(EN50083 - 9)数字视频信号的传输。广泛应用于电视台演播厅、高端监控和无人值守系统等全球安保应用领域。

2. 6G - SDI 光模块:数据速率是 3G - SDI 光模块的两倍,达到 6Gbps。它不仅能处理 SMPTE 259M、SMPTE 344M、SMPTE 292M 和 SMPTE 424M 串行数字视频信号,还可用于 SMPTE 2081 的数字接口。常用于摄像机、视频、安全监控应用以及 4K/HDTV/SDTV 服务接口,满足了更高分辨率、更流畅视频传输的需求。

3. 12G - SDI 光模块:传输速率高达 12Gbps,专为处理 SMPTE 259M、SMPTE 344M、SMPTE 292M、SMPTE 424M、ST 2081 和 ST - 2082 串行数字视频信号而设计。主要应用于 SMPTE ST - 297 – 2006、ST - 2081 和 ST - 2082 兼容的电 - 光接口以及 UHD TV/HDTV/SDTV 服务接口,为超高清视频传输提供了可靠保障。

(二)按封装形式分类

1. 单发单收光模块:常用于 1 路纯视频的高清 SDI 光端机,结构相对简单,负责单一方向的光信号发射或接收。

2. 双发双收 SDI 光模块:同样适用于 1 路纯视频的高清 SDI 光端机,可同时进行两个方向的光信号发射和接收,提高了传输效率和灵活性。

3. 非对称速率光模块:如 1.5G 或 3G 与 155M 非对称速率的 3G - SDI 光模块,用于带反向控制数据的高清 SDI 光端机,满足了一些特殊应用场景对不同速率数据传输的需求。

(三)按工作波长分类

1. 850nm 波长光模块:一般应用于短距离传输场景,如机房内设备连接、HDNI 光端机和 SDI 光端机等短距离数据传输,传输距离通常在 2km 以下。

2. 1310nm 波长光模块:可实现中短距离传输,与单模光纤配合使用时,传输距离可达 10km 左右,在一些对传输距离有一定要求的高清视频传输场景中较为常用。

3. 1550nm 波长光模块:适用于长距离传输,传输距离最远可达 80km,常用于城域网、广域网等长距离高清视频信号传输。

4. CWDM 波长光模块:采用粗波分复用技术,可在同一根光纤上同时传输多个不同波长的光信号,极大地节省了光纤资源,适用于需要多路高清视频信号同时传输的复杂网络环境。

三、SDI 光模块的性能优势

(一)卓越的视频传输性能

1. 支持病态码测试:市面上许多普通光模块在传输不规则码率信号时容易出现问题,而 SDI 光模块,尤其是专为高清视频传输设计的 3G - SDI、6G - SDI 和 12G - SDI 光模块,能够支持 SDI 病态码测试。这意味着它们在传输各种复杂视频信号时,能够保持稳定,有效避免闪屏、黑屏、蓝屏等现象,确保高清图像传输过程中画面连续流畅播放,为用户提供高质量的视频观看体验。

2. 高带宽与高速率:不同速率的 SDI 光模块能够满足从 720P 到 4K 甚至更高分辨率视频的传输需求。3G - SDI 光模块可支持 FULL HD 全高清 1080P 视频传输,6G - SDI 光模块能轻松应对 4K/30fps 无压缩视频的传输,而 12G - SDI 光模块更是能够实现 4K/60fps 无压缩视频的高速传输,满足了当前高清视频领域对高带宽、高速率传输的严格要求。


(二)良好的兼容性与稳定性

1. 标准兼容性SDI 光模块兼容 SMPTE 制定的多种标准,如 SMPTE 297 - 2006、SMPTE - 424M、SMPTE - 292M、SMPTE - 259M 等,能够与各种符合相应标准的视频设备无缝对接,确保在不同品牌、不同型号的设备组成的复杂视频传输系统中稳定工作。

2. 数字诊断功能:多数 SDI 光模块具备数字诊断和控制功能,通过 I²C 接口可实时监测激光偏置电流、平均输出功率、电源电压和温度等关键参数。当发射器出现故障时,能够及时发出警报报告,方便运维人员快速定位和解决问题,提高了整个视频传输系统的可靠性和稳定性。

3. 金属外壳设计:采用金属外壳封装,有效降低了电磁干扰(EMI),保护内部光学和电子元件免受外界电磁环境的影响,确保光模块在复杂电磁环境下仍能稳定工作,为高清视频信号的可靠传输提供了坚实保障。

(三)灵活的传输距离与方式

1. 多距离选择:根据不同的应用场景需求,SDI 光模块提供了丰富的传输距离选择。从短距离的 300m(与多模光纤搭配),到中距离的 10km、20km,再到长距离的 40km、80km(与单模光纤搭配),用户可以根据实际的传输距离要求,灵活选择合适的光模块,满足不同场景下高清视频信号的传输需求。

2. 多种传输方式:除了常规的单工、双工传输方式外,还出现了如 BiDi(单纤双向)传输技术的 SDI 光模块。这种光模块利用特殊的波长复用技术,在一根光纤上实现双向光信号传输,极大地节省了光纤资源,降低了布线成本,尤其适用于光纤资源紧张的应用场景。

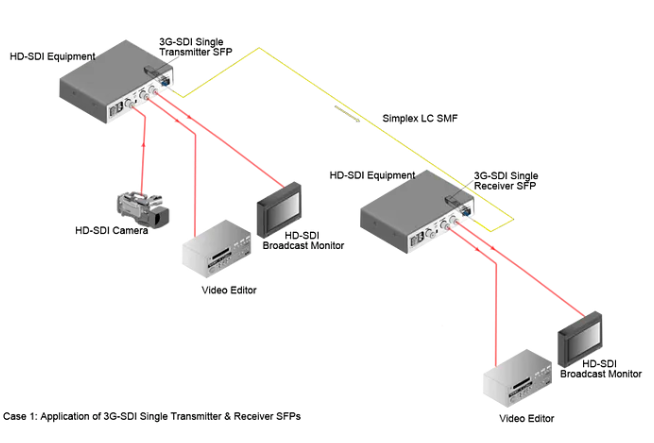

单发单收:

3.

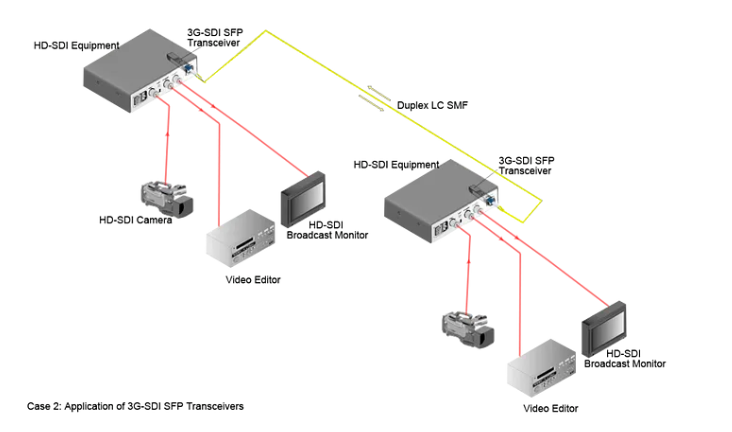

收发一体

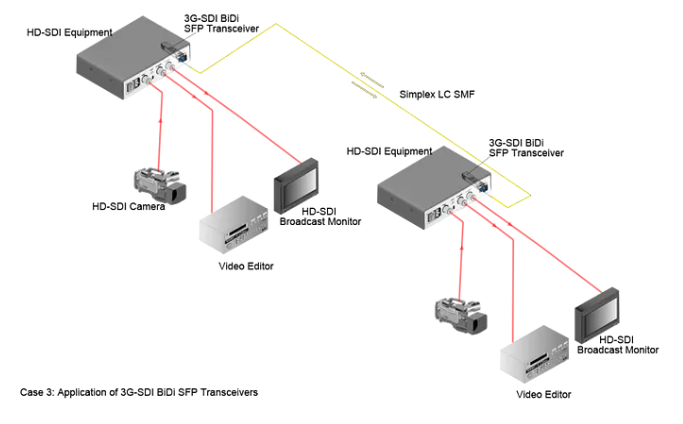

单纤双向BIDI:


四、SDI 光模块的应用领域

(一)广播电视行业

1. 演播厅节目制作:在电视台演播厅,从节目拍摄、现场切换到后期制作,都需要高质量的视频信号传输。SDI 光模块能够确保摄像机采集的高清视频信号无延迟、无失真地传输到各个设备,为节目制作团队提供清晰、稳定的视频素材,保障了节目制作的高效性和高质量。

2. 大型活动直播:无论是体育赛事、文艺演出还是重要会议的直播,都对视频传输的实时性和稳定性提出了极高要求。SDI 光模块凭借其卓越的性能,能够将现场的高清视频信号快速、准确地传输到转播车、电视台播出系统以及观众的屏幕上,让观众能够实时欣赏到精彩的现场画面。

(二)安防监控领域

1. 高清监控系统:在智能安防时代,高清监控摄像头的普及使得对视频传输的要求越来越高。SDI 光模块用于连接高清 SDI 监控摄像头与后端存储、显示设备,能够实现高清视频信号的长距离传输,确保监控画面的清晰度和流畅度,为安防监控系统提供了可靠的视频传输保障,帮助安保人员及时发现和处理安全隐患。

2. 高端监控应用:对于一些对监控画质要求极高的场所,如金融机构、政府机关、机场等,SDI 光模块的高性能优势更加明显。它能够支持高分辨率监控视频的传输,即使在复杂的光照条件下,也能清晰呈现监控画面中的细节信息,为安全防范工作提供有力支持。

(三)远程医疗行业

1. 远程会诊:在远程医疗中,医生需要通过高清视频实时查看患者的病情、影像资料等信息,以便做出准确的诊断。SDI 光模块能够保证医疗视频信号的高质量传输,使远程会诊的医生能够清晰地观察患者的症状,与现场医生进行有效的沟通和协作,提高远程会诊的准确性和可靠性。

2. 手术直播教学:医学教育中,手术直播教学是一种重要的培训方式。SDI 光模块将手术室中的高清视频信号传输到远程教学终端,让医学生能够实时观看手术过程,学习手术技巧和操作规范。其稳定的传输性能确保了教学过程中视频的流畅性和清晰度,提高了教学效果。

(四)其他领域

1. 教育行业:在校园多媒体教学、远程教育等场景中,SDI 光模块可用于连接高清摄像机、投影仪、录播设备等,实现高清视频信号的传输,为师生提供更加生动、清晰的教学资源。

2. 工业制造:在工业生产过程监控、质量检测等环节,需要高清视频来实时监测生产设备的运行状态、产品质量等。SDI 光模块能够将工业现场的高清视频信号传输到监控中心,帮助工程师及时发现问题,提高生产效率和产品质量。

五、市场现状与发展趋势

随着高清视频技术的不断发展以及 5G 网络的普及,对 SDI 光模块的需求持续增长。目前,市场上的 SDI 光模块产品种类繁多,各大光通信厂商纷纷推出自己的 SDI 光模块解决方案,以满足不同行业、不同应用场景的需求。然而,市场上也存在一些质量参差不齐的产品,部分厂商为降低成本,采用普通 SFP 光模块代替 SDI 光端机专用 VIDIO SFP 光模块,导致视频传输质量无法保证。


未来,SDI 光模块将朝着更高速率、更远传输距离、更小尺寸、更低功耗以及更智能化的方向发展。随着 8K 甚至更高分辨率视频应用的逐渐兴起,对 12G - SDI 光模块以及更高速率光模块的需求将进一步增加。同时,为了适应更加复杂的网络环境和多样化的应用场景,SDI 光模块将不断融合新的技术,如智能运维、边缘计算等,为用户提供更加便捷、高效的高清视频传输解决方案。

综上所述,SDI 光模块作为高清视频传输的核心组件,凭借其独特的性能优势和广泛的应用领域,在当今数字化时代发挥着至关重要的作用。随着技术的不断进步和市场需求的持续推动,SDI 光模块必将迎来更加广阔的发展前景,为高清视频应用的蓬勃发展注入强大动力。
