波分复用WDM(Wavelength Division Multiplexing)是将两种或多种不同波长的光载波信号(携带各种信息)在发送端经复用器(亦称合波器,Multiplexer)汇合在一起,并耦合到光线路的同一根光纤中进行传输的技术;在接收端,经解复用器(亦称分波器或称去复用器,Demultiplexer)将各种波长的光载波分离,然后由光接收机作进一步处理以恢复原信号。这种在同一根光纤中同时传输两个或众多不同波长光信号的技术,称为波分复用。
由此我们可知,波分复用器是传输光信号的。但是在很多应用场景中,终端设备通信接口都是以太网电信号,当有多个以太网电信号想要通过一芯或者两芯光纤传输回中控室时,该怎么实现呢?
要解决这个问题,分两步:一是以太网电信号先要先转换成光信号,二是转换成多路光信号之后再通过波分复用器来实现传输。
光电转换
常见的以太网电信号转换成光信号有两种方式。

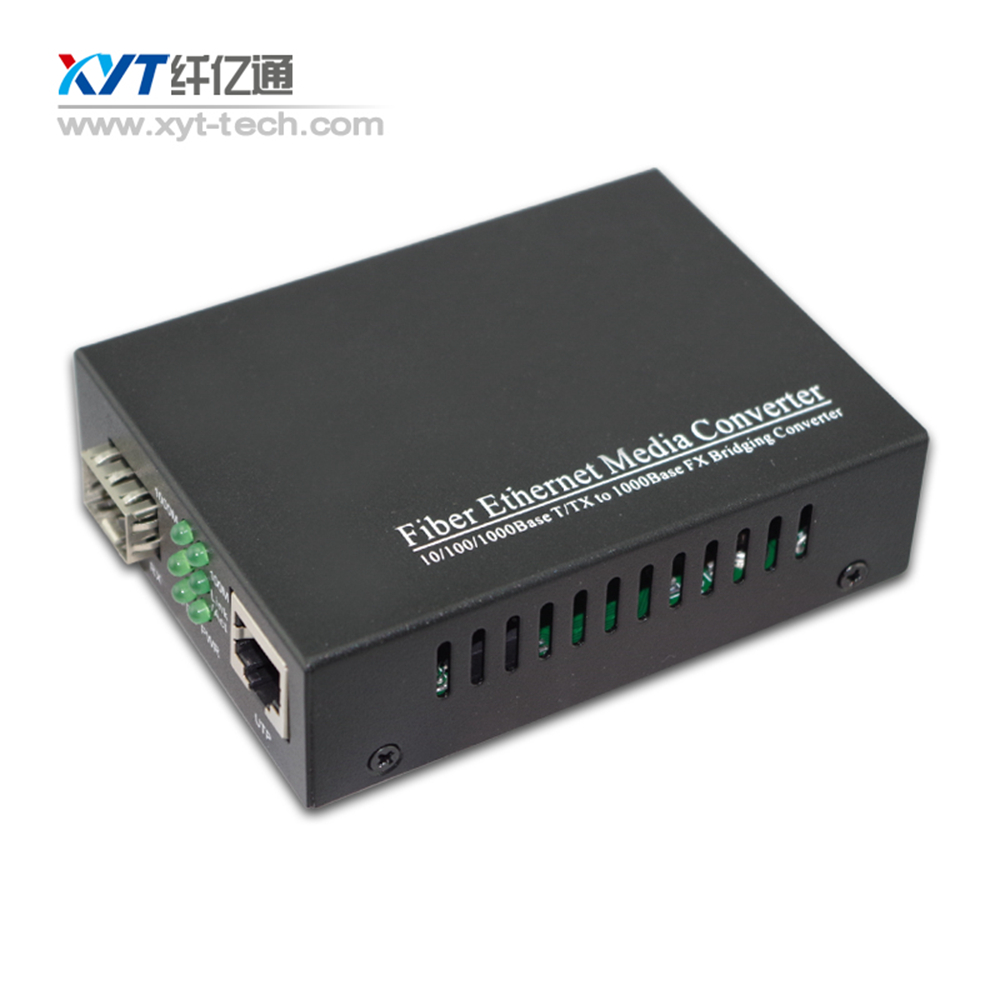

第一种是通过光纤收发器来实现转换,如下图,以太网电信号接RJ45口,SFP光模块插光口,这样便把以太网电信号转换成光信号发出来了。

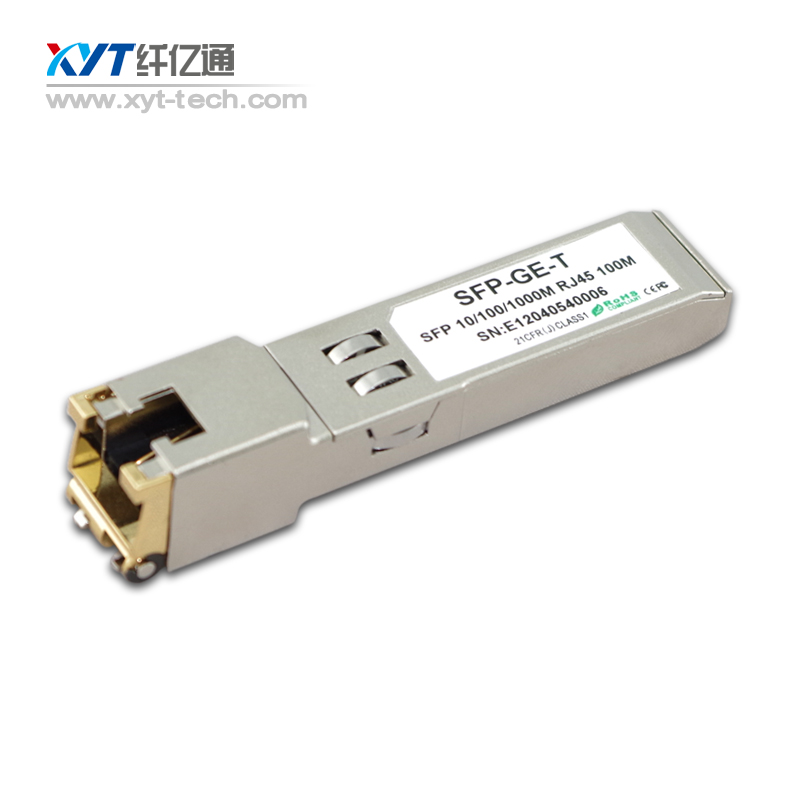

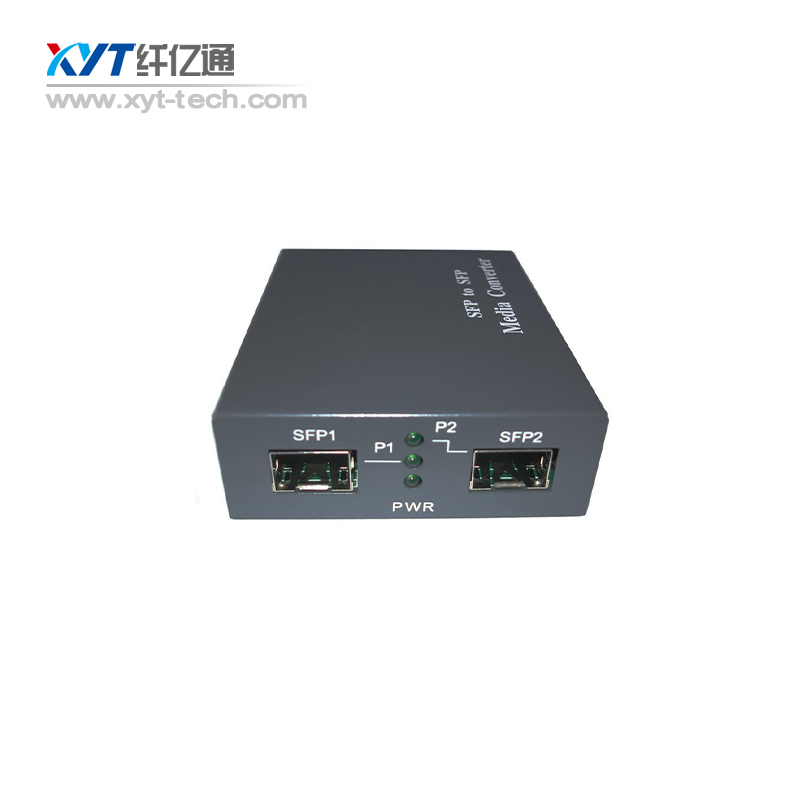

第二种是通过电口模块来实现转换,如下图,这种模块是SFP封装,但是接口确实RJ45口,可以直接连网线,再通过OEO中继器(如下图)或者OTU之类的板卡,在相邻光口插一个SFP光模块,这样边把旁边进来的以太网电信号转换成光信号出来了。
波分复用
在上述电信号转光信号的过程中,光模块采用特定波长的彩光模块,这样便可以和波分复用器实现连接,即实现多路光信号复用在1芯或者两芯光纤上面传输。
常见的波分分为CWDM和DWDM,即粗波分复用器和密波分复用器。
根据传输距离和合传输业务量来确定到底是选择CWDM和DWDM,具体区分可以关注纤亿通,将为您解答更多光通信知识。
